74LS194是一个4位双向移位寄存器，SI2323DS-T1它的逻辑符号如图3.45(a)所示，其集成电路引脚见附录4，其中D。、Di、Dz、D3和Q。、Qi、Q。、Q。是并行数据输入端和输出端；CP是时钟输入端；CR是直接清零端；D。。和Dsi，分别是右移和左移的串行数据输入端；S，和So是工作状态控制输入端。S，S，一00，寄存器保持；SIS。一01，寄存器右移；SISo一10，寄存器左移；S、S。一11，寄存器置数。移位寄存器可用于数字的左移、右移、串入串出、串入并出、并入串出、并入并出，还可用来构成特殊计数器，典型的有环形计数器和扭环形计数器。如图3. 45(a)所示为74LS194构成的4位环形计数器电路，先使得SIS。-11，进入同步置数工作方式，在时钟脉冲CP上升沿的配合下，将Q。Q，Q。Q。预置成1000；当S．变回O后，进入右移工作方式，开始在CP上升沿作用下正常计数，波形如图3.45(b)所示。

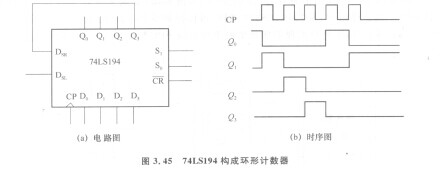

   图3. 45    74LS194构成环形计数器

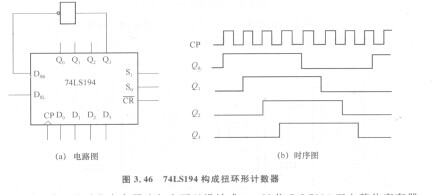

   将如图3. 45(a)所示环形计数器稍加改动：将Q3及相得Q3，再送至DSR，就构成了4位扭环形计数器。其电路和时序图如图3. 46(a)、(b)所示。
