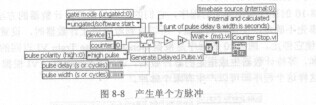

图8-8所示的程序使用Generate Delayed PulseVI产生单个脉冲。这个VI在“测量]uo—DataAcquisition—Counter”函数子选板的第一行，AR1010它由Delayed Pulse Generator Config和Counter Start两个中级计数器VI组成。Generate Delayed PulseVI有以下主要参数。

   ·device:设备号。

   ·counter:计数器号。

   ·pulse polarity：脉冲的极性。

   ·pulse delay:脉冲延时，即phasel。

   ·pulse width：脉冲幅宽，即phase2。

   ·gate mode：门信号模式。如果用AR1010一个门信号触发脉冲的发生，就需要选在门信号的上升缘还是下降缘开始，或者是在门信号的高电平还是低电平进行，并且要给数据采集卡的GPCTRO_GATE针接一个触发信号。在这个程序中也可以选择软件触发software start，VI -旦被调用，脉冲即开始生成。

  ·timebase squrce：时基。两个选项是内部时基和外部时基，这里选择了前者。

   ·actual delay:实际延时。

   ·actual width:实际幅宽。

   ·taskID:任务标识。

   在这个程序里将actual delay和actual width两个返回参数之和设置为等待时间值，用Wait+ VI等待脉冲生成完毕，用Counter Stop VI根据taskID停止计数器操作。Wait+ VI和Counter Stop VI都在中级计数器函数子选板中。

   测试这个程序，数据采集卡2号针GPCTRO_OUT即按指定延时和宽度输出一个方脉冲，这个脉冲电压的参考点是数据采集卡的数字地DGND（4、9、12等多个针）。
