控制器接口信号说明：

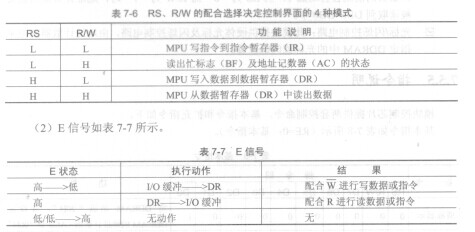

   (1) RS、R/W的配合选择决定AD7714AR-5控制界面的4种模式，如表7-6所示。

   表7-6 RS、R/W的配合选择决定控制界面的4种模式

   (2)E信号如表7-7所示。

   BF标志提供内部工作情况。BF=1时，表示模块在进行内部操作，此时模块不接受外部指令和数据。BF=O时，模块为准备状态，随时可接受外部指令和数据。

   利用STATUS RD指令，可以将BF读到DB7总线，从而检验模块的工作状态。

    字型产生ROM (CGROM):字型产生ROM (CGROM)提供8192个触发器，用于模块屏幕显示开和关的控制。DFF=1为开显示(DISPLAY ON)，DDRAM的内容就显示在屏幕上，DFF=O为关显示(DISPLAY OFF)，DFF的状态是由指令DISPLAY ON/OFF和RST信号控制的。

   显示数据RAM（DDRAM）：模块内部显示数据RAM提供64x2个位元组的空间，最多可控制4行16字（64个字）的中文字型显示。当写入显示数据RAM时，可显示3种字型，分别是半角英文字型（16*8）、CGRAM字型及CGROM的中文字型。这3种字型的选择，由在DDRAM中写入的编码进行，在OOOOH-0006H的编码中（其代码分别为0000、0002、0004、0006，共4个）将选择CGRAM的自定义字型，02H-7FH的编码中将选择半角英文字符的字型，至于Al以上的编码将自动地结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5(A140-D75F)和GB(AIAO-F7FFH).

   字型产生RAM (CGRAM)：字型产生RAM提供图像定义（造字）功能，可以提供4组16x16点的自定义图像空间，使用者可以将内部字型没有提供的图像字型 基机原理与应用技术；

   自行定义到CGRAM中，便可和CGROM中的定义一样通过DDRAM显示在屏幕中。

  地址计数器AC：地址计数器是用来存储DDRAM/CGRAM之…的地址，它可由设定指令暂存器来改变，之后只要读取或是写入DDRAM/CGRAM的值时，地址计数器的值就会自动加1，当RS为“0”而R/W为“1”时，地址计数器的值会被读取到DB6--DBO中。

  光标／闪烁控制电路：此模块提供硬体光标及闪烁控制电路，由地址计数器的值来指定DDRAM中的光标或闪烁位置。
