三焊端的电位器、SOT. SOP、SOJ移位的返修

   三焊端的电位器、SOT、SOP、SOJ移位（见图14-13）的返修，ABA3100一般情况都需要将元件拆卸下来，清理焊盘后重新焊接。但小尺寸的元器件，如电位器、SOT等也可以采用专用烙铁头直接修整。

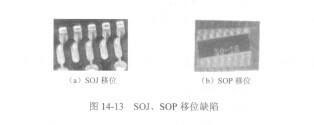

   (a) SOJ移位    (b) SOP移位

   图14-13  SOJ、SOP移位缺陷

   将元件拆卸下来，清理焊盘后重新焊接。

   方法同14.3.2节中2．内容，只是需要用双片扁铲式马蹄形烙铁头（见图14-14）。

   图14-14  修理SOIC用的双片扁铲式马蹄形烙铁头示意图

   图14-15用双片扁铲式马蹄形烙

   另外，也可以直接用双片扁铲式马蹄形烙铁头将器件取下来，如图14-15所示。然后将焊盘和器件引脚上残留的焊锡清理

干净，使之平整。用镊子夹持器件，对准极性和方向，使引脚与

焊盘对齐，居中贴放在相应的焊盘上，用扁铲形烙铁头先焊牢器

件斜对角1～2个引脚。最后涂助焊剂，用拖焊法焊接。

   焊接SOJ时，烙铁头应与器件成小于45。角度，在J形引

脚弯曲面与焊盘交接处进行焊接。
