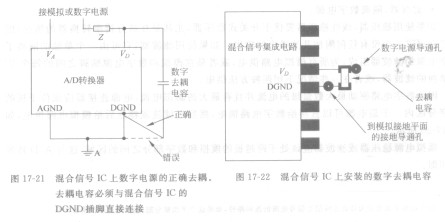

对于大多数混合信号IC，数字电源应该对模拟地去耦．。然而，数字去耦电容必须直接与IC的DGND插脚相连以使模拟接地平面上的数字电流最小化，如图17-21所示。

   混合信号lC的数字电源插脚可由数字或模拟电源供电。在每种情况下，都应该用一个小阻抗，NJW0281G例如铁氧体磁珠或电阻(图17-21中的Z)隔离。如果使用模拟电源，这种隔离有助于把数字噪声排除在模拟电源以外。如果使用数字电源，它有助于把数字电源噪声排除在转换器的数字电路和去耦电容以外。

   带微处理器和编解码器的大型数字信号处理器(DSP)IC包含有大量的数字电路，对于上述接地方案是个例外。通常使AGND和DGND分别与它们各自的接地平面相连。这些芯片的模拟和数字电路之间通常设计得具有很好的噪声隔离。查看IC的数据资料可以获取相关的设计建议。

   图17-22表示一个混合信号IC上数字去耦电容一种可以接受的布局。如图所示，DGND插脚有一个导通孑L直接与模拟接地平面相连，它使AGND和DGND插脚之间的阻抗最小。去耦电容的接地端用一条尽可能短的迹线直接与导通孑L相连，然盾与DGND插脚相连。这种布设使瞬态去耦电容接地电流不经过模拟接地平面。
