工业过程控制(IPC)设备给混合信号设计者提出了一个与前面已经讨论过的不太相同的问题。NJW0302G这里往往是包括电机、继电器以及螺线管驱动器等有噪声的模拟电路干扰数字或低电平模拟电路。因为电机、继电器和螺线管电流是低频信号，它们的返回电流不再选择最小电感的路径，也不再沿信号迹线的下方流动，而是选择电阻最小的路径。迄今为止，讨论过的所有原理都仍然适用，但是它们的应用会稍有不同。

   下面是处理IPC问题的几种方法：

   ·对有噪声的模拟信号（工作良好）用返回迹线，而不是平面。

   ·分割接地平面，对必须跨越缝隙的迹线使用单一的桥。

   ·布设有噪声的模拟迹线，使有最小电阻的返回路径（直接路径）不通过板的数字或模拟部分。

   ·分割接地平面，对必须跨越接地平面上缝隙的信号使用光隔离器、变压器或磁阻隔离器。

   图17-23表示一个使用分区接地平面的实例，用单一的桥以使信号从一侧跨越到另一侧。这种方法只要没有布设迹线跨越接地平面上的缝隙就可以正常工作。

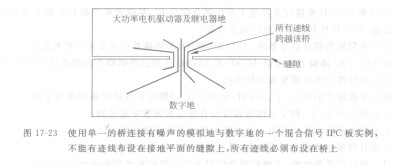

    图17-23使用单一的桥连接有噪声的模拟地与数字地的一个混合信号IPC板实例，不能有迹线布设在接地平面的缝隙上，所有迹线必须布设在桥上

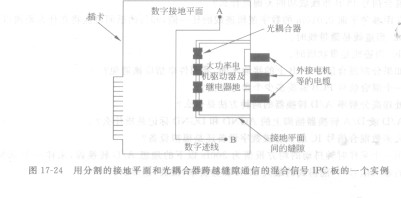

   图17-24表示～个使用分割接地平面的混合信号板的实例。它使用光耦合器跨越缝隙进行通信。注意：图中从点A到点B的数字迹线必须布设在数字接地平面上，而不能直接从A到B，这样它就跨越了接地平面上的缝隙。

    图17 -24用分割的接地平面和光耦合器跨越缝隙通信的混合信号IPC板的一个实例
