串联稳压电路

发布时间:2014/2/15 18:50:52 访问次数:568


      (1)静态调试。

    1)按图2. 14.3所示接线,负载R,开路,EL0607RA-330KR92即稳压电源空载。

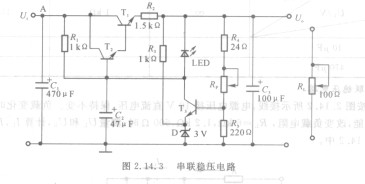

    图2. 14.3  串联稳压电路

     2)将可调直流电源调到9V,接到U端。再调电位器R,,使U。=6 V,测量各三极管的工作点。



     3)调节R。,观察输出电压U。的变化情况。记录U。的最大值和最小值,即得到输出电压的调节范围。

     (2)动态测量。

   1)测量电源稳压特性。使稳压电源处于空载状态,调节可调直流电源,模拟电网电压波动±10%,即U,由8V变到10 V。测量相应的AU。,计算稳压系数y。

   2)测量稳压电源内阻。调节U,=9 V,保持不变,在稳压电源的负载分别为R。一OO和Ri。=100 Q时,测量输出电压u。的变化,再由公式.『。一甏计算出负载电流,即可求出电源内阻R。

    表2. 14.4  实验数据记录表






      (1)静态调试。

    1)按图2. 14.3所示接线,负载R,开路,EL0607RA-330KR92即稳压电源空载。

    图2. 14.3  串联稳压电路

     2)将可调直流电源调到9V,接到U端。再调电位器R,,使U。=6 V,测量各三极管的工作点。



     3)调节R。,观察输出电压U。的变化情况。记录U。的最大值和最小值,即得到输出电压的调节范围。

     (2)动态测量。

   1)测量电源稳压特性。使稳压电源处于空载状态,调节可调直流电源,模拟电网电压波动±10%,即U,由8V变到10 V。测量相应的AU。,计算稳压系数y。

   2)测量稳压电源内阻。调节U,=9 V,保持不变,在稳压电源的负载分别为R。一OO和Ri。=100 Q时,测量输出电压u。的变化,再由公式.『。一甏计算出负载电流,即可求出电源内阻R。

    表2. 14.4  实验数据记录表
