1．桥式整流电容滤波电路

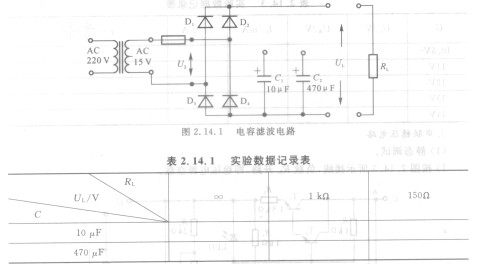

     (1)按图2.14.1所示接线，R先不接(RL一oo)，用示波器观察波形， ACM90V-701-2PL-TL然后分别用不同的电容接人电路，用万用表宜流电压挡测量UL，将测量数据填入表2.14.1中。

     (2)接上RL，先用RL =1 kCl,，重复上述实验步骤，将测量数据填人表2.14.1中。

     (3)改用R14 =150 Q，重复上述实验步骤，将测量数据填入表2.14.1中。

     2．并联稳压电路

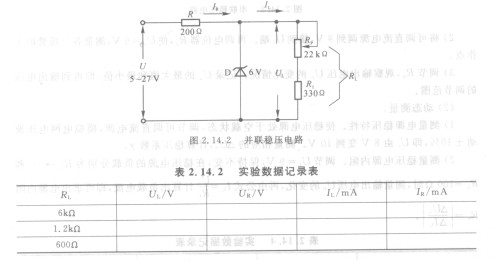

     (1)按图2.14.2所示接线，电源电压接10 V直流电压，保持不变。负载变化时测测电路的稳压性能，改变负载电阻，R。=6 kfl，1.2kQ，600 Q时，测量U．。和UR，计算IL，IR。将数据填入表2. 14.2中。
