交流分析是在正弦小信号工作条件下的一种频域分析。E28F004BVB80它计算电路的幅频特性和相频特性，是一种线性分析方法。Multisim 10在进行交流频率分析时，首先分析电路的直流工作点，并在直流工作患处对各个非线性元件作线性化处理，得到线性化的交流小信号等效电路，并用交流小信号等效电路计算电路输出交流信号的变化。在进行交流分析时，电路作区中自行设置的输入信号将被忽略。也就是说，无论给电路的信号源设置的是三角波还是矩形波，进行交流分析时，都将自动设置为正弦波信号，分析电路随正弦信号频率变化的频率响应曲线。

    1．构造电路

     这里仍采用如图5.6.1所示单管放大电路作为实验电路。该电路直流工作点分析的结果如下：三极管的基极电压约为0. 648V，集电极电压约为6.69V，发射极电压为OV。

     2．启动交流分析工具

     执行菜单命令Simulate/Analyses，在列出的可操作分析类型中选择AC Analysis，则出现交流分析对话框，如图5.6.5所示。

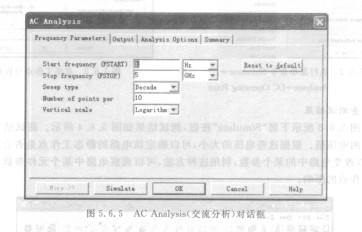

    图5.6.5   AC Analysis(交流分析)对话框

   对话框中Frequency Parameters选项卡的设置项目、单位以及默认值等内容如表5.6.1所示。

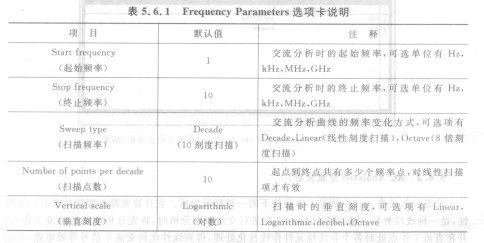

    表5.6.1    Frequency Parameters选项卡说明
