测试“基准信号”波形的幅度、频率。将示波K4M51163PG-BG75器的“基准信号CAL”通过专用电缆线引入选定的CH1或CH2，将垂直输入耦合方式开关置于“AC”或“DC”，触发源选择开关置于“CH1”或“CH2”。调节“扫描时间”开关(TIME/DIV)和“垂直衰减”开关(VOLTS/DIV)使示波器显示屏上显示出一个或数个周期稳定的方波波形。

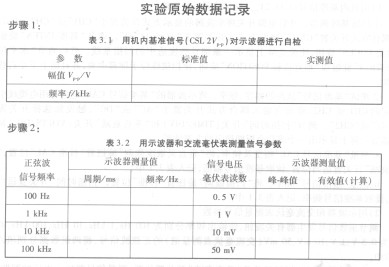

       测量“基准信号CAL”幅度及频率，将“垂直灵敏度微调”旋钮置“校准CAL”位置，“垂直衰减”开关置适当位置，读取基准信号幅值，记入表3.1中。

       测量“基准信号”频率。将“扫描微调”旋钮置“校准”位置，“扫描时间”开关置适肖位置，读取基准信号频率，记入表3.1中。

       用示波器和交流毫伏表测量信号参数，调节函数信号发生器有关旋钮，使输出频率分别为100Hz、1kHz、10kHz、100kHz，有效值为0.5v、1v、10mV、50mV（交流毫伏表测量值）的正弦波信号，将两组数据分别填人表3.2中。

       改变示波器“扫描时间”开关及“垂直衰减”开关等位置，测量信号源输出电压的周期、频率（需换算）及峰．峰值和有效值（需换算）记入表3.2中。

       用数字万用表测量实验箱中的直流稳压电源电压值，并填入表3.3中，再用万用表测量直流信号源的电压值（为一个电压范围）填人表3.4中。

       预习报告只需写预习实验内容，无须抄录实验指导书中的所有内容，实验过程中所有的测量数据需记录在书中提供的便携式原始数据记录表。待实验完成，经指导老师签字后撕下贴在实验报告的原始数据记录页。

       实验报告是实验结束后，经过分析和整理实验原始数据得出实验结果，并通过分析、讨论给出心得体会。

       整理实验数据，对预习要求回答的问题进行归纳。

       归纳本次实验用到的示波器、信号发生器、交流毫伏表和数字万用表的使用方法。

       写出通过本次实验，掌握了哪些实验方法和需注意的地方。对实验方法有何建议，如何改进？

        回答预习要求的思考题中的问题。

        附上原始数据记录及指导教师签名。
