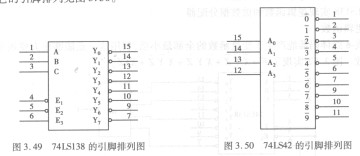

3-8线译码器74LS138。它有3个地K30F2F200C-XGCE址输入端A、B、C，它们共有8种状态的组合，即可译出8个输出信号Y。另外，它还有3个使能输入端Ei、E2、E3。它的引脚排列如图3.49所示。

      4-10线译码器74LS42，它的引脚排列见图3.50。

      实验内容及实验步骤，74LS138译码器逻辑功能测试，将数字逻辑电路实验箱扩展板插在实验箱相应位置，并固定好，找一个16PIN的插座插上芯片74LS138，并在16PIN括座的第8脚接上实验箱的地(GND)，第16脚接上电源(VCc)。将74LS138的输出端YO-Y7分别接到8个发光二极管上（实验箱主电路板的逻辑电平显示单元），逐次拨动对应的拨位开关（实验箱主电路板的逻辑电平输出单元），根据发光二极管显示的变化，测试74LS138的逻辑功能，并将测试结果逐项填入表3.47中。

      74LS42译码器逻辑功能测试，测试方法与74LS138类似，只是输入与输出脚的个数不同，功能引脚不同，测试74LS42的逻辑功能，并将测试结果逐项填入表3.48中。
