①特点和应用：TOP250YN瞬态电压抑制二极管( Transient Voltage Suppressor，TVS)是在稳压二极管的工艺基础上发展起来的一种新型的过压保护器件。瞬态电压抑制二极管在承受瞬态高电压（如浪涌电压、雷电干扰、尖峰电压）时，能迅速反向击穿，由高阻态变成低阻态，并把干扰脉冲钳位于规定值，从而保证电子设备或元器件不受损坏。钳位时间定义为从零伏达到反向击穿电压最小值所需要的时间。瞬态电压抑制二极管的钳位时间极短，仅Ins，所能承受的瞬态脉冲峰值电流高达几十至几百安。其性能优于压敏电阻器(VSR)，且参数的一致性好。

     因此TVS可作为各种仪器、仪表、自控装置和家用电器中的过压保护器，还可用来保护单片开关电源集成电路、MOS功率器件及其他对电压敏感的半导体器件。

     ②类别：瞬态电压抑制二极管按照其峰值脉冲功率可以分为四类，即500W、1000W、1500W、5000W。每类按照其标称电压分为若干种，最小击穿电压为8.2V，最大为200V。

      瞬态电压抑制二极管分为单向瞬态电压抑制二极管、取向瞬态电压抑制二极管两种类型。

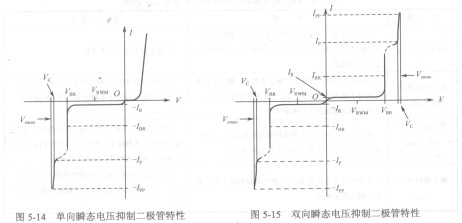

     如图5-14所示，单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”，为硬击穿，为典型的PN结雪崩器件。从击穿点到VC值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急速增加而反向电压则上升到钳位电压值，并保持在这一水平上。

   如图5. 15所示，双向TVS的V-/特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和钳位特性，正反向击穿电压的对称关系为：0.9≤VBR止／VBR反≤1.1，一旦加在它两端的干扰电压超过钳位电压Vc就会立刻被抑制掉，双向TVS在交流回路应用十分方便。

     ③常用型号：单向瞬态电压抑制二极管常用的有TVP、SE、5KP、P6KE、BZY、BZT等系列产品。

      双向瞬态电压抑制二极管的典型产品有P6KE20、P6KE250等。这类器件能同时抑制正、负两种极性的干扰信号，适用于交流电路中。

     ④串并联：瞬态电压抑制二极管也可串联或并联使用，以提高峰值脉冲功率，但在并联时，各器件的击穿电压值应相等。
