三人表决逻辑电路
发布时间:2013/10/18 20:46:09 访问次数:9277
由最简逻辑表达式画出逻辑图,如图7.1.5所示。B3BBW逻辑表达式中的与、或运算,分别选用与、或门实现。
图7.1.5逻辑电路需用与门和或门两种基本逻辑门组成,而工程上大量使用的是与非门。当采用与非门实现上述逻辑功能时,需将与或逻辑表达式转换成与非一与非表达式。表达式转换可采用二次求非及德·摩根定律实现,即
由该式便可画出用与非门实现的三人表决逻辑电路,如图7.1.6所示。

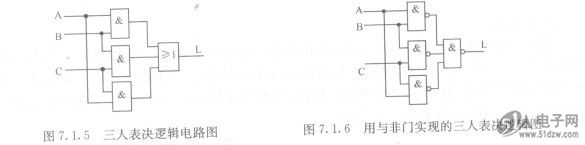

图7.1·5三人表决逻辑电路图 图7.1.6用与非门实现的三人表决逻辑图
门电路是组合逻辑电路的基本单元,用逻辑门设计组合逻辑电路的关键是建立和化简逻辑表达式,以便用最少的门电路来实现所需逻辑功能。随着集成技术的发展,目前的电路设计主要采用中规模、大规模集成芯片来实现。因此,设计思想和方法右所变化,关键在于根据具体情况,选择合适的芯片,尽可能地减少所用集成器件的数量和种类,减少连线,提高可靠性。
下面介绍几种常用中规模集成组合逻辑器件,不仅是为了熟悉和掌握相应集成器件的功能、使用方法,也是为了进一步学习和掌握组合逻辑电路的分析方法和设计方法,从而建立用中规模集成组合器件设计组合电路的思想。
由最简逻辑表达式画出逻辑图,如图7.1.5所示。B3BBW逻辑表达式中的与、或运算,分别选用与、或门实现。
图7.1.5逻辑电路需用与门和或门两种基本逻辑门组成,而工程上大量使用的是与非门。当采用与非门实现上述逻辑功能时,需将与或逻辑表达式转换成与非一与非表达式。表达式转换可采用二次求非及德·摩根定律实现,即
由该式便可画出用与非门实现的三人表决逻辑电路,如图7.1.6所示。
图7.1·5三人表决逻辑电路图 图7.1.6用与非门实现的三人表决逻辑图
门电路是组合逻辑电路的基本单元,用逻辑门设计组合逻辑电路的关键是建立和化简逻辑表达式,以便用最少的门电路来实现所需逻辑功能。随着集成技术的发展,目前的电路设计主要采用中规模、大规模集成芯片来实现。因此,设计思想和方法右所变化,关键在于根据具体情况,选择合适的芯片,尽可能地减少所用集成器件的数量和种类,减少连线,提高可靠性。
下面介绍几种常用中规模集成组合逻辑器件,不仅是为了熟悉和掌握相应集成器件的功能、使用方法,也是为了进一步学习和掌握组合逻辑电路的分析方法和设计方法,从而建立用中规模集成组合器件设计组合电路的思想。
