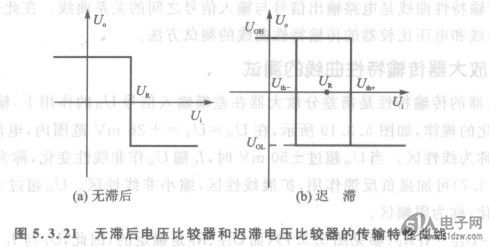

无滞后电压比较器和迟滞电压比较器的传输特性曲线如图5.3.21(a)和(b)所示，BUL216反映了电压比较器输出状态随输入信号大小而变化的规律，用示波器可以在荧光屏上直接观测电压比较器的传输特性曲线。
    图5.3. 21无滞后电压比较器和迟滞电压比较器的传输特性曲线

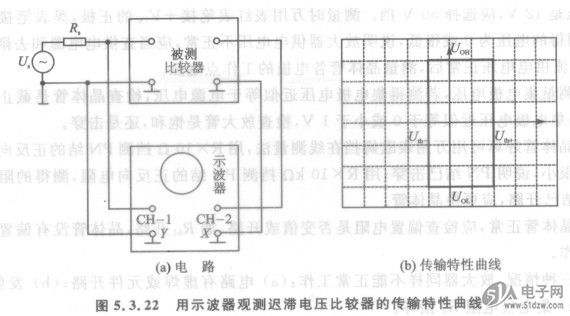

    测试连接电路如图5.3.22(a)所示。给电压比较器送入100 Hz以下的正弦波，正弦波的最大瞬时值应大于比较器的上门限电压值，正弦波的最小瞬时值应小于比较器的下门限电压值。


    将电压比较器的输出端接到示波器的垂直通道(Y或CH -1)，比较器的输入端接到示波   图5.3. 22用示波器观测迟滞电压比较器的传输特性曲线器的水平通道（X或CH -2），示波器置X-Y工作方式，将两个通道的偏转灵敏度置合适挡位，先将示波器两个输入耦合开关置GND挡，调节示波器的水平和垂直位移旋钮，将光点移至荧光屏的坐标原点，然后将两个输入耦合开关置DC挡，在荧光屏上就可以看到类似图5.3. 22(b)所示的电压比较器的传输特性曲线，由此曲线可以得到被测电压比较器的两个输出电平UOH、UOL和两个门限电压U。
