同相放大器电路如图4.1.2所示。LPC1342FHN33电路结构与反相比例运算电路相类似，但输入电压Vi加到同相端，反馈组态为电压串联负反馈。根据“虚短”的概念

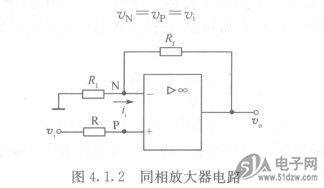

    图4.1.2同相放大器电路

     所以同相放大器不存在“虚地”现象，加在输入端是一对共模信号，这是同相放大器的重要特征。为了减小输出信号中共模信号带来的误差，使用时应选用共模抑制比高的运放。
    式(4.1.7)说明，同相放大器电压放大倍数总是大于或等于1。当反馈电阻Rf为零时，电压放大倍数Af=l，此时电路如图4.1.3所示，由于该电路输入输出电压不仅幅值相等，而且相位也相同，所以又称为电压跟随器。


    综上所述，同相放大器有以下几个特点：
    ①同相放大器不存在“虚地”现象，在选用集成运放时应考虑到其输入端可能具有较高的共模输入电压。
    ②电压放大倍数的大小取决于两电阻的比值，与集成运放内部参数无关，且输出电压与输入电压相位相同，一般情况下放大倍数大于1，电压跟随状态时为1。
    ③由于引入了深度电压串联负反馈，因此电路的输入电阻很高，输出电阻很低。
    反相放大器和同相放大器是构成加、减运算电路的基本单元，它们的闭环电压放大倍数表达式见式(4.1.3)、式(4.1.7)]可作为公式来使用。
