(1)接成五进制计数器。

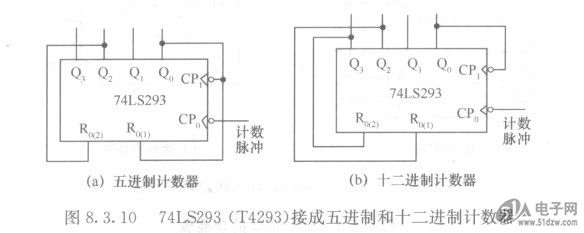

    电路连接如图8.3. lO(a)所示。C339G计数脉冲从CPo输入，Qo端与CPi端和民(，，端相连．Q2接R0(2)端。当计数到第5个脉冲时，输出为Q3 Q2 QiQo =oioi，此时Roci)一R0(2) =1，计数器复位为0000。因计数器只有0000～0100这5个状态，故为五进制计数器。
    (2)接成十二进制计数器。
    电路连接如图8.3. lo(b)所示。Qo接CPi，Q3接Ro(2)，Q2接Ro(i)，计数到12个脉冲时数器输出Q3 Q2Q．Q。=iioo，因Q3—Q2 =1，故R0(1)一R0(2) -1，计数器复位，实现十二进制计数。
    由上面的例子可知，74LS293连接成任意进制的计数器，都是利用复位（清零）RcC、R cz，端完成的，关键是确定复位时的计数器状态。
    由于74LS293复位无须等待时钟CP，故称之异步的复位。连接不同进制计数器的具体方法是：首先根据要连接成计数器的进制，确定复位时的状态；由于复位端R和R0(2)高电平有效，再将复位状态中l对应的Q取出，直接接复位端R ct，或R cz，即可。若复位状态中1的个数有两个以上，如七进制0111、十三进制1101等，则借助与门完成。这种将输出状态反向引入到复位端的方法，称为反馈复位（清零）法。


    (2)4位同步二进制计数器74LS161 (T4161)

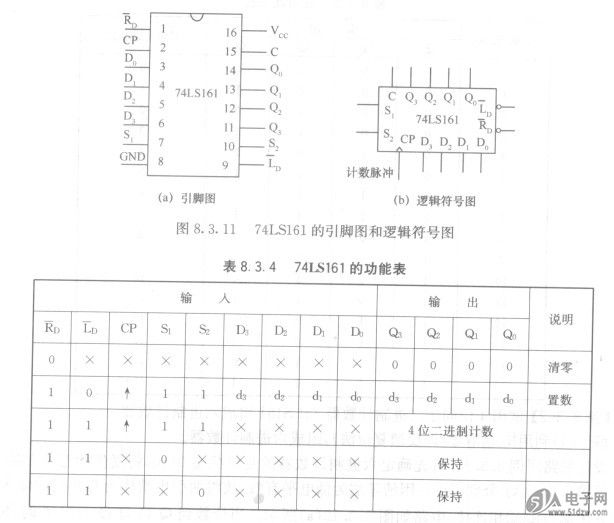

    741。S161是4位同步二进制计数器，具有计数、保持、预置、清零功能，它的引脚图和逻辑符号如图8.3. ll(a)、(b)所示。图中RD为复位（清零）端，低电平有效；I。D为置数控制端，低电平有效；CP为计数脉冲输入端，其上未画小圆圈表明上升沿触发计数；Q3、Q2、Qi、Qo为计数器输出端；D3、D2、D．、Do为置数输入端；Sl和S2为计数控制（使能）端，高电平有效；C为进位信号输出端，C=S2 Q3 Q2 Qi Qo，只有在S2 =1，Q3 Q2 Qi Qo一iiii时，才有进位输出，即C=l。表8.3.4是74LS161的功能表。
