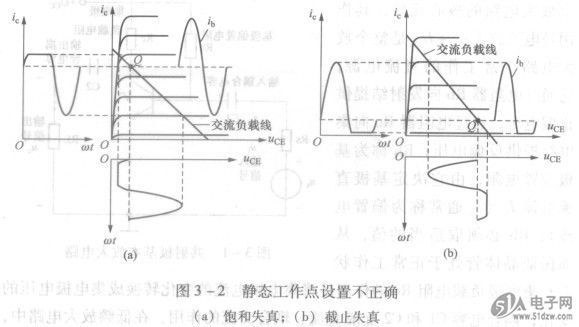

如果静态工作点选得太低，则信号的负半周有一部分在截止区内，NE555P使的负半周被削去一部分，结果纠拘负半周和UCE的正半周也相应地被削掉一部分。这种由截止区引起的失真称为截止失真，如图3 -2 (b)所示。要避免截止失真，应适当增大。值，即减小Rb值。
    如果把图3 -1共发射极放大器的信号输出从集电极改为发射极，如图3-3 (a)所示，就成了共集电极放大器，也叫射极跟随器或射极输出器。
    其最大的特点是输出信号与输入信号的波形同相而且幅值基本相同。也就是，即输出信号的相位与幅度都跟随输入信号，如图3-3 (b)所示，这就是其名称的由来。虽然信号电压没有被放大，但输出信号的电流却可以比输入信号电流大很多，总的信号功率仍然得到了放大。这种放大器只需极小的输入信号电流就可以进行放大，并能带动较重的负载，输出较大的信号电流，因而经常用做多级放大器的第一级和最末级。该电路的输入电阻高，输出电阻低，可以用作阻抗变换器，使电路中的放大器通过它的连接，达到阻抗匹配。

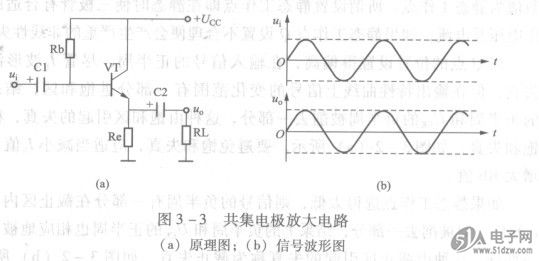

     图3-3共集电极放大电路


    (a)原理图；(b)信号波形图
    如果把3 -1共发射极放大器的信号输入从基极改为发射极，如图3-4(a)所示，就成了共基极放大器。从图3-4 (b)的波形图可以看出，共基极放大器输出信号的波形与输入同相而电压幅值被放大了许多。
    共基极电路的输入电阻很低，一般只有几欧至几十欧；共基极电路的输出电阻较高，它没有电流放大能力。
