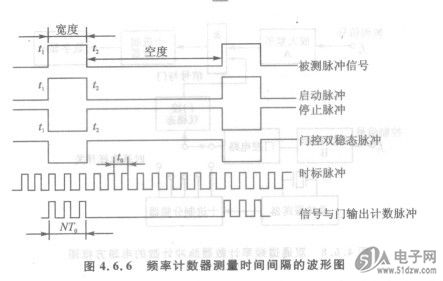

图4.6.5和图4.6.6分别为时间间隔测量的电路方框图和波形图。S29JL032H70TFI310被测信号通过B、C两放大器放大整形后，放大器B通过门控双稳态电路输出启动脉冲，将“信号与门”打开，放器B的输出信号不能将“信号与门”关闭；放大器C通过门控双稳态电路输出停止脉冲，其功能正好相反，它只能将“信号与门”关闭，而不能将其开启。利用放大器B产生的启动脉冲信号，和放大器C产生的停止脉冲信号，可以进行两路脉冲之间的时间间隔、理想矩形波的宽度及空度等参数测量。

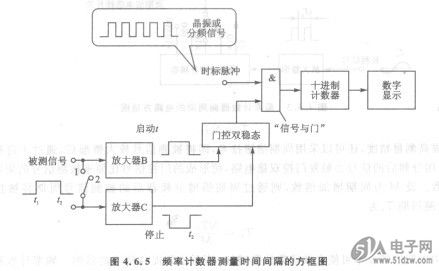

    图4.6.5频率计数器测量时间间隔的方框图


    以测量脉冲宽度为例，放大器B输出的启动脉冲的上升沿与被测脉冲前沿对应，将门控双稳态电路置“1”态，则“信号与门”打开；而放大器C输出的停止脉冲的上升沿与被测脉冲后沿对应，触发门控双稳态电路置“O”态，使“信号与门”关闭。在信号与门开启的时间内，时标脉冲输入到计数器被计数，直至信号与门关闭为止。显然计数器的读数等于被测信号的脉宽。
    式中，N为计数器读数；To为时标信号周期。


    若使放大器B输出的上升沿对应于被测信号后沿，放大器C输出的上升沿对应其前沿，即可测量被洌信号的空度，计数器测出的时间等于被测信号的空度。在实际测量时，还可以通过“+”、“一”极性选择开关，用来选择停止、启动脉冲与被测信号之间的极性。
