脉冲计数（脉冲统计）的测量电路方框图如图4.6.7所示。1629NE被测脉冲经放大整形后输出到人工控制的“信号与门”，由“信号与门”输出再进入计数器，由计数器直接累积输出脉冲总数，即完成指定时间内的脉冲个数统计。

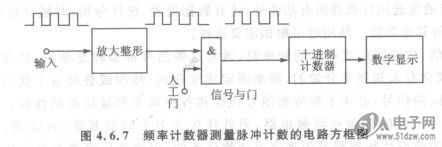

    图4.6.7频率计数器测量脉冲计数的电路方框图

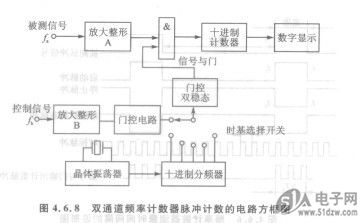

    图4.6.8为双通道频率计数器脉冲计数的电路方框图。被测信号输入后经放大整形电转换成脉冲信号。当控制信号输入启动信号后，时间闸门打开，计数器立即对输入信号脉冲进行累计计数；当控制信号输入停止信号时，时间闸门关闭，计数器随即停止计数。此时电子计数器所显示的计数值即为从启动信号与停止信号输入间被测信号的脉冲个数。


    频率比的测量
    测量两个信号的频率比必须使用双通道或多通道的频率计数器。测量电路如图4.6.8所示。
    与脉冲计数不同，采用两个被测信号中的一个被测信号来替换图4.6.8中的控制信号，利用该被测信号来控制闸门的开启时间。此时，计数器上显示的数值就是两个被测信号的频率比，即N= fA/fb。
