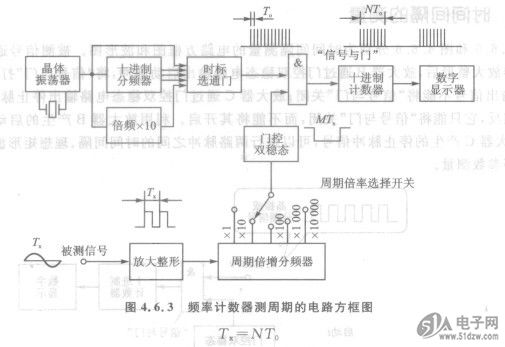

频率计数器测周期的电路方框图如图4.6.3所示。MBM29LV800TE-90PFTN被测周期的信号经放大整形后，触发门控双稳态电路，门控双稳态电路产生一个门控信号去控制“信号与门”的一个输入端。1MHz标准时基信号经分频或倍频后产生一个时标信号，送到“信号与门”的另一个输入端。门控信号开启“信号与门”，时标信号通过“信号与门”到计数器直接计数。若计数器读数为N，标准时标信号周期为To，则被测周期为


  为提高测量精度，还可以采用周期倍增技术，即将被测信号放大整形后，通过十进制分频器分频，用分频后的信号去触发门控双稳电路，使形成的门控信号比原来被测信号的周期扩大一个系数。设M为周期增加倍数，则通过周期倍增分频器后的被测信号周期将被扩大到MT，被测周期T。

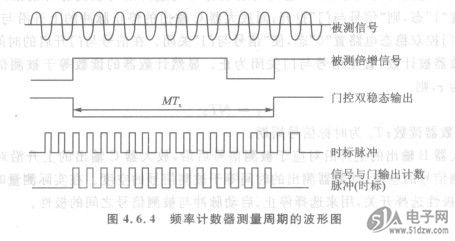

     采用周期倍增技术可使有效读数位数增加，从而达到提高精度的目的。频率计数器测量周期的波形如图4.6.4所示。其中，M=10。
