选中新建立的PROFIBUS网络，然后单击Xoperfias．按钮进入DP属性对话框，选择“Operating Mode”选项卡，激活“DP slave”操作模式。
    在DP属性设置对话框中，74ABT245BDWR选择“Configuration”选项卡，打开I/O通信接口区属性设置窗口，单击Ikrii..…按钮新建数据交换映射区，选择Input和Output区，设定地址和通信字节长度，数据一致性设置为“ALL”。

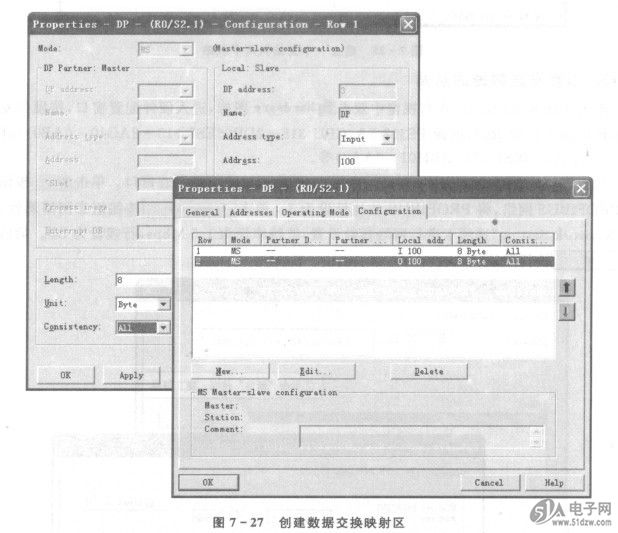

    本例在发送数据的从站（3号从站）中以MS模式建立了两个数据区：IB100～IB107和QB100～QB107，每个数据区的长度均为8字节，如图7-27所示。


    图7 - 27创建数据交换映射区
    最后单击剿按钮，对组态数据编译保存。
    组态DP主站
    按照上述方法组态主站：CPU选用CPU 314C - 2DP，将PROFIBUS地址设为2，波特率设为1.5 Mbps，行规设为DP。在DP属性设置对话框中，切换到“Operating Mode”选项卡，选择“DP Master”操作模式。
