建立工作站
    启动SIMATIC Manager，创建一个S7项目，7407D并命名为Profibus_DX。单击“Insert“一“Station”一“SIMATIC 300 Station”菜单项，分别插入一个主站(命名为Master)、一个接收数据的从站(命名为Rec_Slave)和一个发送数据的从站(命名为Send_Slave)，如图7 -25所示。

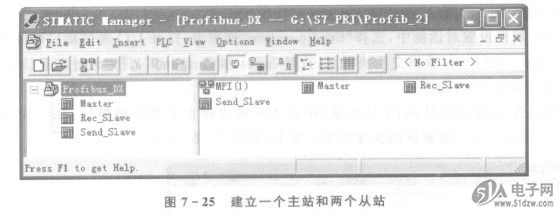

    图7-25建立一个主站和两个从站


    组态发送数据的从站
    单击从站Send_Slave，在右视窗中双击S& Har dw盯e图标，进入硬件配置窗口，按硬件安装次序依次插入机架Rail，电源PS307 5A，CPU 315 - 2DP( 6ES7  315 - 2AG10 - OABO)，8DI/8DO×DV24V(6ES7 323 - 1BH01 - OAAO)等。

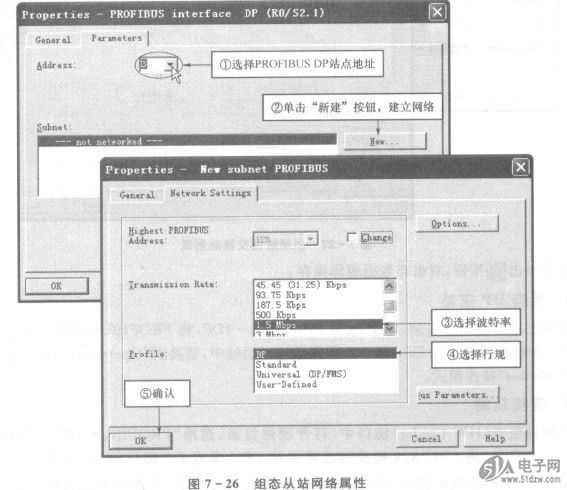

    如图7-26所示，插入CPU时会同时弹出PROFIBUS接口组态窗口。单击莲ew…按钮新建PROFIBUS网络，将PROFIBUS站地址设为3。单击I菱perne按钮组态网络属性，选择nNetwork Setting”选项卡进行网络参数设置，波特率设为1.5 Mbps，行规设为DP。最后单击L~o萼一i按钮确认。
