连接从站

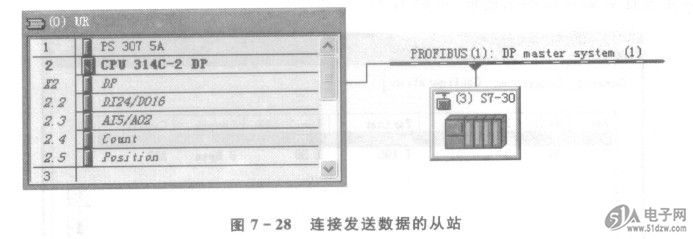

    在硬件组态(HW Config)宙口中，打开硬件目录，74AC161MTCX选择“PROFIBUS DP”一“ConfiguredStations”子目录，将CPU 31x拖拽到连接主站CPU集成DP接口的PROFIBUS总线符号一上，这时会同时弹出DP从站连接属性设置对话框，选择所要连接的从站后，单击连接以后的系统如图7-28所示。
    图7-28连接发送数据的从站

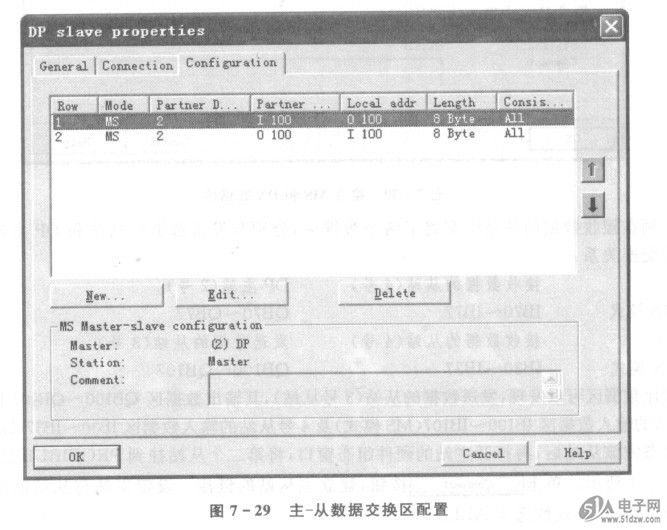

    连接完成后，单击“Configuration”选项卡，设置主站的通信接口区：从站的输出区与主站的输入区相对应，从站的输入区同主站的输出区相对应，如图7 - 29所示，注意将数据通信的一致性设置为“ALL”。
