音频均衡器电路
发布时间:2013/9/2 20:57:25 访问次数:3112
1．用 途
改善音频滤波器的性能。
2．原 理

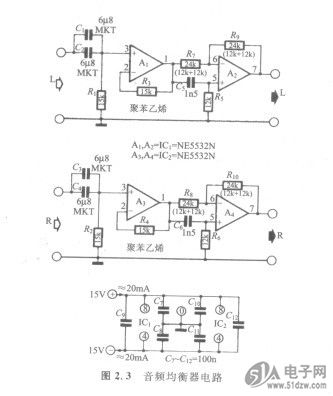

电路如图2.3所示。我们知道滤波器的过渡带越窄，74HC245PW通频带内造成的相移就越大，并且相移与频率是非线性关系，因而会造成信号延迟失真(4～6kHz最明显)。这个电路可以很好地解决上述问题。A1（左声道）、A4（右声道）为移相器，用于补偿信号相移造成的延迟，使得信号在音频范围内延时均衡。该电路在最低频率时的最大延迟时间为2R5 Cs—2R6 C6一36ts。A1、A2为输入缓冲器。该电路接在音频信号源的输出端与音频功率放大器之间。
电源电压为±15V。
1．用 途
改善音频滤波器的性能。
2．原 理
电路如图2.3所示。我们知道滤波器的过渡带越窄，74HC245PW通频带内造成的相移就越大，并且相移与频率是非线性关系，因而会造成信号延迟失真(4～6kHz最明显)。这个电路可以很好地解决上述问题。A1（左声道）、A4（右声道）为移相器，用于补偿信号相移造成的延迟，使得信号在音频范围内延时均衡。该电路在最低频率时的最大延迟时间为2R5 Cs—2R6 C6一36ts。A1、A2为输入缓冲器。该电路接在音频信号源的输出端与音频功率放大器之间。
电源电压为±15V。
