声控循环彩灯能随音乐的强弱和UPG2106TB-E3音调的高低而改变循环的速度，适用于舞厅。
    声控循环彩灯电路如图6 64所示。IC1为555时基电路，它被组成振荡器向IC2提供计数脉冲。IC1的⑤脚与声控电路相连接，来实现调频功能。当压电晶体片HTD拾取到声音信号时，它将声信号转换为电信号，经VT1放大后，送往IC1⑤脚，随着音频信号电位的变化，IC1振荡频率就会发生相应的改变，从而使计数脉冲的周期发生变化，形成彩盯循环速度随音乐发生变化。调节RPi可改变声控灵敏度，调节RP2可改变循环速度。

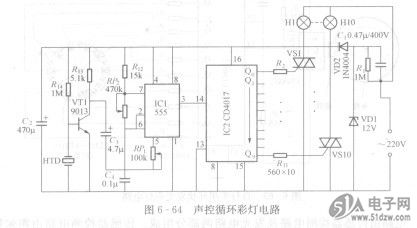

    图6—64声控循环彩灯电路


    IC2是一块十进制计数／分配器，其输出端Qo～Q。会随⑧脚时钟脉冲的输入依次变为高电平，触发相应的双向晶闸管导通，使相应的彩灯点亮。
    控制电路的工作电压是由C．降压、VD1稳压、VD2整流及C2滤波而取得的。
