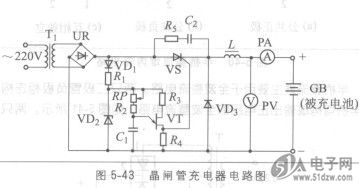

晶闸管构成的充电器电路如图5-43所示，能够2N4871为电动自行车、电动残疾人车的蓄电池充电，充电电流可调节，以便适应不同电压、不同容量的蓄电池充电。
    图5-43  晶闸管充电器电路图

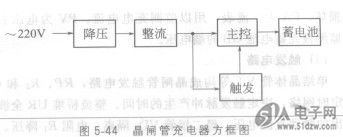

    晶闸管充电器电路包括电源变压器Ti和整流桥堆UR构成的降压整流电路、单向晶闸管VS等构成的主控电路、单结晶体管VT等构成的触发电路3个组成部分，如图5-44方框图所示。


    电路工作原理
    充电器的功能是将交流220V市电转换为直流电压，向蓄电池充电，并且要求充电电流可调节。晶闸管充电器就是利用晶闸
管的可控整流特性，实现充电器的基本功能。


    电路工作原理是，交流220V市电经电源变压器Ti降压、整流桥堆UR全波整流后，成为脉动直流电压，在单向晶闸管VS的控制下向蓄电池GB充电。通过改变触发脉冲的时间，即可改变晶闸管的导通角，从而控制充电电压和充电电流的大小。
