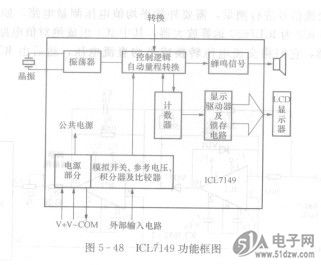

ICL7149的功能框图如图5- 48所示。它是由一个双积分HGTG20N60A4D式数字电压表加测量电路及A/D转换电路等组成。A/D转换电路模拟部分及数字部分组成，模拟电路部贫包括积分器、比较器、参考电压及模拟开关；数字电路部分包括控制逻辑、计数器、显示驱动器和振荡器等。

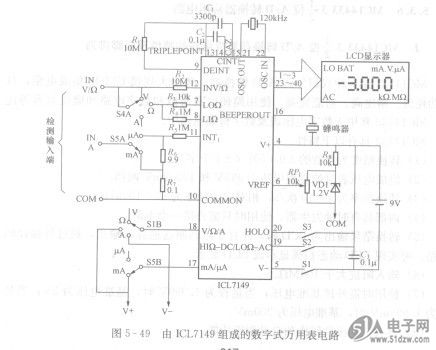

    由ICL7149组成的数字式万用表如图5- 49所示。Sl为电源电开关；S2为关断电阻／直流测试开关；S3为关断仪表指示开关；S4A和S4B为双联开关，用来控制电阻、电流和电压的选择；S5A和S5B为双联开关，用于手控直流电流量程的选择(弘A和mA)。ICI。7149⑦、⑧、⑨、⑥、⑥脚上串接的电阻用于保护输入端，防止误测时220V市电串人电路。参考基准电压是由VD1进行1.2V稳压后经RPi分压取得的。
