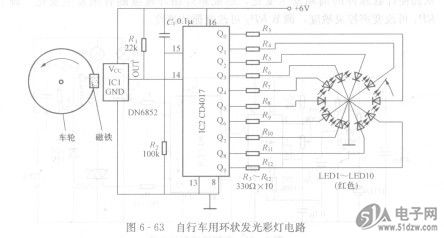

环状发光彩灯电路如图6-63所示。该电路可使UPG2034T5D-E1自行车在夜间行驶时发出一个旋转的光环，以引起外人的注意。
    图6 63  自行车用环状发光彩灯电路
    电路由传感器检测电路及发光电路两部分组成。传感器检测电路由霍尔集成电路DN6852和一块小磁铁组成，小块永久磁铁可用粘合剂粘贴在自行车后轮圈上，霍尔集成电路装在自行车尾座下部适当的位置，以距离磁铁5mm为宜。当自行车转动时，霍尔集成电路便会在车轮转动一周，输出一个脉冲，送给发光电路。


    发光电路由CD4017及外围元件组成顺序发光电路，当IC2每接收到传感器检测电路发送的一个脉冲时，其输出端Qo～Q9便会依次变为高电平，推动环状发光二极管(LED1～1。ED10)逐个发光，在人的视觉上就会形成一个旋转的光环。每当自行车车轮转动10圈，该光环就旋转一周，其旋转的速度取决于自行车的速度。
    Rz、Cl组成微分电路，以保证每次接通电源的瞬间，IC2便会自动清零，即每次IC2都从Q0开始输出高电平。
