循环灯泡控制UPG2179TB-E4电路如图6 - 65所示。IC1为2输入端四与非门CD4011，其中与非门1、2组成多谐振荡器，与非门3、4组成RS触发电路，对多谐振荡器产生的脉冲整形，然后从与非门4的输出端输出时钟脉冲到IC2的CP端。

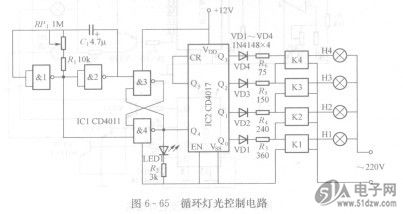

    图6- 65循环灯光控制电路


    IC2是一块十进制计数／分配器CD4017，当其CP端输入时钟脉冲时，输出端Qo～Q5将依次出现高电平。当Qo～Q3依次出现高电平时，固态继电器K1～K4受触发也依次开通，使对应的灯H1～H4逐一被点亮。当Q4端出现高电平时，QO～Q3端均为低电平，K1～K4因失去触发而全关断，灯H1～H4随之全部熄灭。当Q5端出现高电平时，该高电平作用于IC2的Cr复位端，使IC2清零，重新又开始上述过程，从而实现了控制灯循环点亮的功能。
    电路中，每路灯顺序点亮的时间及全熄灭停留的时间均相同，调节RP-可使该时间在0. l～lOs之间变化。
