旋光彩灯控制电路

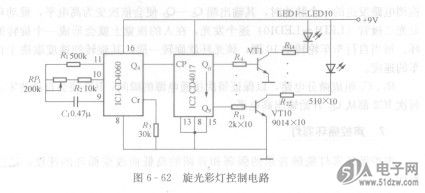

旋光彩灯控制电路如图6 - 62所示。电路中的IC1组成脉UPG2012TK-E2冲发生器，可产生频率可调的时钟脉冲信号。IC2组成环形计数器。当IC1输出的时钟脉冲信号加在IC2的CP端时，在IC2的输出端Qo～Q9便依次出现高电平，并驱动相应的VT1～VT10导通，发光二极管LED1～LED10沿圆周首尾相接排列，则会给人一种旋转发光的感觉。调节RPi可改变时钟信号的频率，使旋光的速度发生变化。
旋光彩灯控制电路
旋光彩灯控制电路如图6 - 62所示。电路中的IC1组成脉UPG2012TK-E2冲发生器，可产生频率可调的时钟脉冲信号。IC2组成环形计数器。当IC1输出的时钟脉冲信号加在IC2的CP端时，在IC2的输出端Qo～Q9便依次出现高电平，并驱动相应的VT1～VT10导通，发光二极管LED1～LED10沿圆周首尾相接排列，则会给人一种旋转发光的感觉。调节RPi可改变时钟信号的频率，使旋光的速度发生变化。
