采用两个单声道OCL集成电路构成BTL电路
发布时间:2011/12/7 10:46:21 访问次数:2754

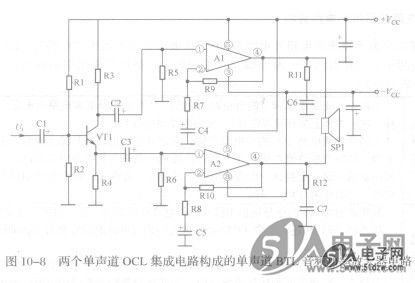

图10-8所示是两个单声道OCL集成电路构成的单声道BTL音频功率放大器电路。电路中的Al和A2是两个单声道OCL音频功率放大器集成电路,VT1等元件构成了这- BTL功率放大器的分负载放大器。Ui为输入信号,SP1是扬声器,+Vcc和- Vcc分别是正、负极性电源。
1.分负载放大器
单声道BTL功率放大器由两组功率放大器电路组成,F001所以需要两个大小相等、相位相反的信号来激励,获得这种激励信号可以有多种方式,分负载放大器就是其中的一种,通常这一分负载放大器由分立元器件构成,由它输出大小相等、相位相反的两个信号,供给BTL功率放大器。
通过上述分析可知,从VT1集电极和发射板输出的两个信号具有大小相等、相位相反的特性,可以用来激励BTL功率放大器。
输入信号U经输入端耦合电容Cl加到VT1基极,经VT1放大和分负载后,得到两个大小相等、相位相反的输出信号,这两个信号分别经耦合电容C2和C3加到集成电路Al和A2的信号输入引脚①。
2.集成电路各引脚的作用
集成电路Al和A2是同一型号的单声道OCL音频功率放大器集成电路,5个引脚,各引脚的作用如表10-5所示。
从表10-5和电路中可以看出,这一集成电路没有接地引脚,如果该集成电路采用正极性的单电源供电,负电源引脚③就作为接地引脚使用。
这一集成电路的引脚比较少,引脚外电路十分简单,除交流负反馈引脚②外电路中接入负反馈电路外,其他引脚上没有元器件。

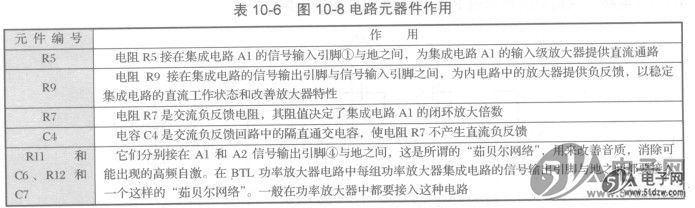

3.元器件的作用(见表10-6)

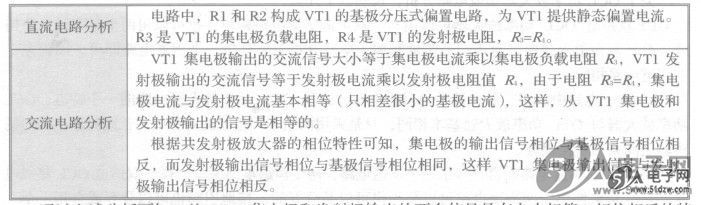

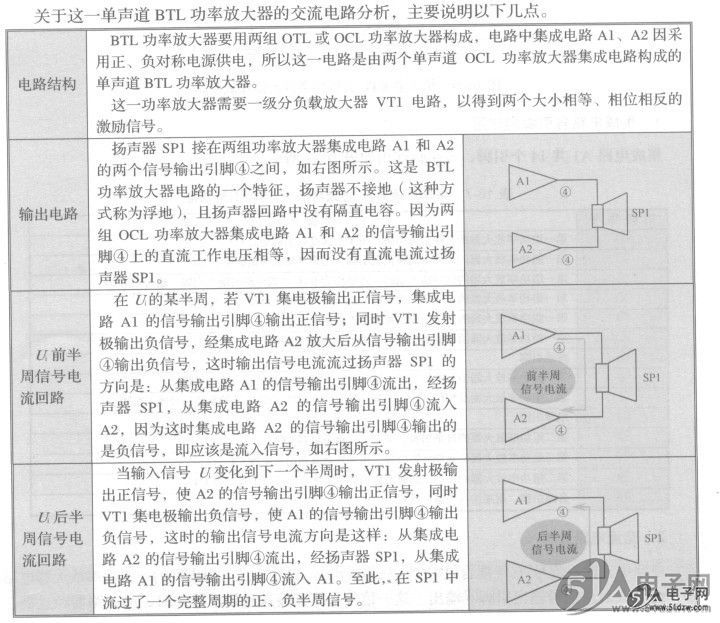

4.交流电路分析
图10-8所示是两个单声道OCL集成电路构成的单声道BTL音频功率放大器电路。电路中的Al和A2是两个单声道OCL音频功率放大器集成电路,VT1等元件构成了这- BTL功率放大器的分负载放大器。Ui为输入信号,SP1是扬声器,+Vcc和- Vcc分别是正、负极性电源。
1.分负载放大器
单声道BTL功率放大器由两组功率放大器电路组成,F001所以需要两个大小相等、相位相反的信号来激励,获得这种激励信号可以有多种方式,分负载放大器就是其中的一种,通常这一分负载放大器由分立元器件构成,由它输出大小相等、相位相反的两个信号,供给BTL功率放大器。
通过上述分析可知,从VT1集电极和发射板输出的两个信号具有大小相等、相位相反的特性,可以用来激励BTL功率放大器。
输入信号U经输入端耦合电容Cl加到VT1基极,经VT1放大和分负载后,得到两个大小相等、相位相反的输出信号,这两个信号分别经耦合电容C2和C3加到集成电路Al和A2的信号输入引脚①。
2.集成电路各引脚的作用
集成电路Al和A2是同一型号的单声道OCL音频功率放大器集成电路,5个引脚,各引脚的作用如表10-5所示。
从表10-5和电路中可以看出,这一集成电路没有接地引脚,如果该集成电路采用正极性的单电源供电,负电源引脚③就作为接地引脚使用。
这一集成电路的引脚比较少,引脚外电路十分简单,除交流负反馈引脚②外电路中接入负反馈电路外,其他引脚上没有元器件。
3.元器件的作用(见表10-6)
4.交流电路分析
