图10-7所示是单声道OCL音频功率放大器集成电路， ISO7241MDW电路中RP1是音量电位器，Ui为输入信号，Al是OCL音频功率放大器集成电路，SP1是扬声器，+Vcc和- Vcc分别是集成电路Al的正、负电源，这种集成电路需要采用正、负对称电源，即正、负电源的电压绝对值相等。


    1．集成电路A1的引脚作用

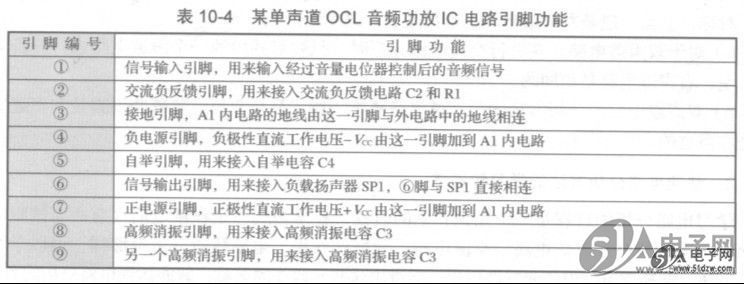

     集成电路Al共有9个引脚，各引脚作用如表10-4所示。


    2．交流电路分析
    电路中，输入信号“经音量电位器RP1控制后，由Cl耦合通过信号输入引脚①送入集成电路Al内电路中，经过Al的功率放大后，从信号输出引脚⑥输出，经保险丝Fl后推动扬声器SP1。

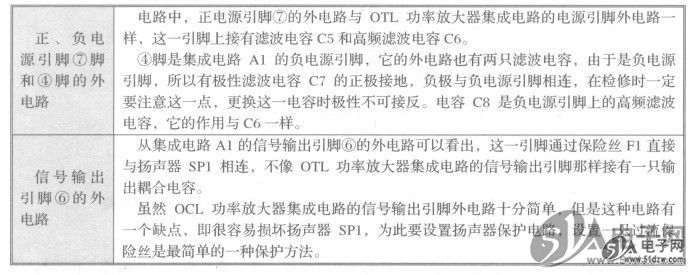

    3．集成电路各引脚外电路分析
    OCL音频功率放大器集成电路外电路与OTL音频功率放大器集成电路外电路十分相似，不同之处主要是两个：一是有两个电源引脚，一正一负；二是信号输出引脚外电路不同，输出回路中没有输出耦合电容。

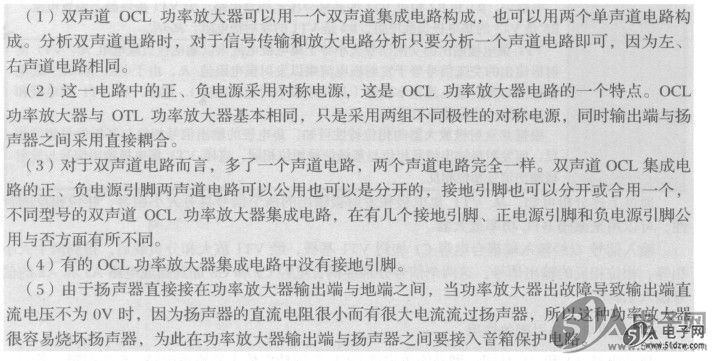

   4．电路分析说明
    关于OCL功率放大器集成电路分析，说明以下几点：
