1．集成电路各引脚的作用

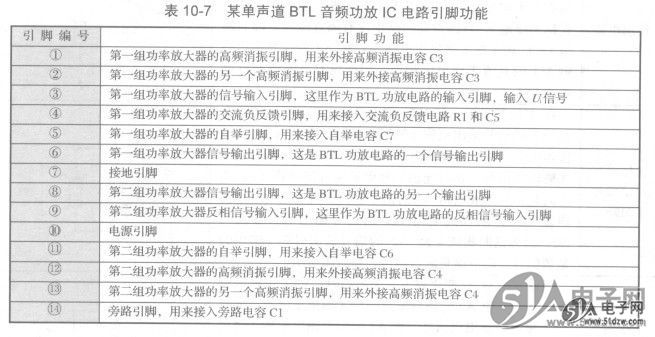

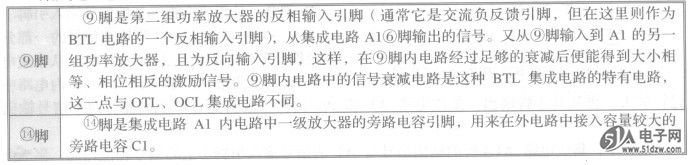

    集成电路Al共14个引脚，各引脚作用如表10-7所示。


    2．交流电路分析
    通过上述电路的信号处理，C02D集成电路Al内部两组功率放大器都有了信号。由于⑥脚与③脚同相位，而输入端⑨脚是反相输入端，⑧脚输出信号与⑨脚的输入信号反相。这样，集成电路Al的两个输出引脚⑥和⑧的信号相位相反。


    3．集成电路各引脚的外电路分析
    集成电路Al内电路中含有两组功率放大器，其中①、②、③、④、⑤脚和⑥脚属于一组电路，⑧、⑨、⑩、⑧脚和⑩脚属于另一组电路，这一集成电路引脚外电路与前面介绍的OTL、OCL集成电路基本一样，只是有个别引脚的外电路有所不同。


    4．其他电路分析

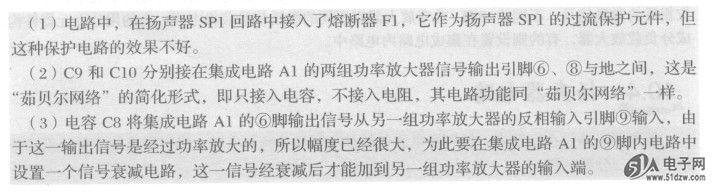

    BTL音频功率放大器集成电路虽然内电路中有两组功率放大器，但是在集成电路的外电路中只能见到一个交流负反馈引脚④，这一点在识图时要注意，也是BTL集成电路的特有情况。
    扬声器SP1通过熔断器Fl接在集成电路Al两组功率放大器的信号输出引脚⑥、⑧之间。
    由于这种BTL功率放大器集成电路采用单电源供电，如同OTL功率放大器集成电路一样，所以集成电路Al的两个信号输出引脚⑥、⑧上的直流工作电压相等（且等于电源引脚⑩上直流工作电压的一半）。也正是因此，扬声器SP1才能直接接入电路，而没有直流电流流过扬声器SP1。
