1．芯式

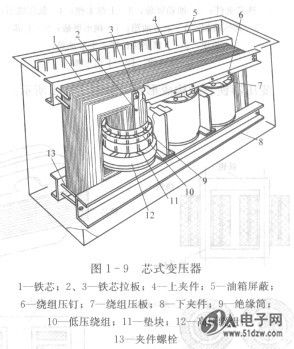

    芯式变压器结构如图1-9所示。铁芯柱截面为圆形立放，高低压绕组截面亦为圆形（实为环形）同心地套在铁芯柱上，绕组包围铁芯。器身（铁芯连同绕组）是垂直布置的。绕组可以是圆筒式、螺旋式、连续式、层式、纠结式、内屏蔽式等不同结构形式，取决于绕组的电压和电流。但铁芯的铁芯柱都是多极近似圆柱形截面，铁轭在不同的设计中可以有不同的形状。


    2．壳式

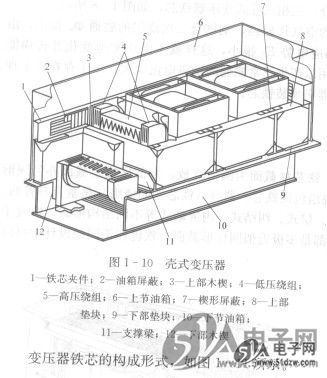

    壳式变压器的结构如图1-10所示。 K117GR/BL 铁芯截面为长方形卧放，绕组截面亦为长方形套在铁芯柱上卧房，两边有旁轭，铁芯包围绕组。高压绕组和低压绕组的线饼是垂直布置、交错排列的，铁芯水平布置。


    电力变压器的铁芯结构型式普遍采用芯式铁芯，芯式铁芯又分为以下3种。
    (1)单相式铁芯。
    1)单相二铁芯柱：它有两个铁芯柱，用上、下两个铁轭将芯柱连接起来，构成闭合磁路。绕组分别放在2个铁芯柱上，2个铁芯柱上的绕组可以接成串联，也可以接成并联。通常将低压绕组放在内侧，即靠近铁芯，而把高压绕组放在外侧，即远离铁芯。这主要是为了满足绝缘和其他方面的要求，例如处理绕组的分接头抽头等。
    2)单相三铁芯柱：绕组一般套在2个铁芯柱上。
    3)单相四铁芯柱：绕组一般套在2个或3个铁芯柱上。
    4)单相五铁芯柱：绕组一般套在3个铁芯柱上。

    (2)三相三铁芯柱。它是将三相的3个绕组分别放在3个铁芯柱上，3个铁芯柱也由上、下2个铁轭将芯柱连接起来，构成闭合磁路。绕组的布置方式同单相变压器一样。
    (3)三相五铁芯柱。它与三相铁芯相比较，在铁芯柱的左右两侧多了2个分支铁芯柱，成为旁轭。各电压级的绕组分别按相套在中间3个铁芯柱上，而旁轭没有绕组，这样就构成了三相五铁芯柱变压器。


    为了降低损耗，变压器的铁芯是由硅钢片选装起来的，这种硅钢片含硅量达4%～5%.硅钢片的厚度为0.3（大型进口硅钢片）、0.35mm或0.5mm，在叠装之前，硅钢片的两面应涂以绝缘漆并烘干（进口硅钢片已上有保护膜），使片与片之间绝缘起来。
