测量电桥工作原理与应用
发布时间:2015/1/5 17:51:04 访问次数:1022

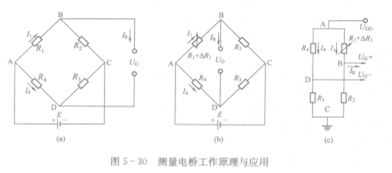

图5 - 30 (a)是该电桥的组成原理,它是由NC7SZ86P5X只电阻首尾相连组成一个封闭的菱形结构,4只电阻分别为Ri、R2、R3和R4,称为电桥的4个臂,因而这种电桥称为4臂电桥,又称惠斯通电桥。电桥的4个臂连接后形成4个连接点A、B、C、D。其中,对角两点A、C作为电源输入端,A端为电源正端,C端为电源负端。另两个对角点B、D为测量输出端,B端为正,D端为负。
当对电桥的电源端加上工作电压后,电桥各部有如下关系:
UO=UAB-UAD=R111-R414由欧姆定律知:
UAC=11(R1+R2)=14(R4+R3)
VT截止,K释放,断开RL,停止加热。由此电路不断地随温度变化调节控制,以达到自动温控的目的。图(c)为电饭锅式自动控温电路的接线方式。电路还可作为超温报警控制用。
在图5 - 29 (a)中,电位器RP称为调平衡电位器(或调零电位器)。当调节RP使Ub-U。间电压等于0时,电桥平衡,输出为0,它的作用首先作为静态调零测试用;RP的另一作用,也就是用来预置控制温度的,当将RP调至预置温度位置时,电桥失衡,电路控制端输出控制信号使电路起控,当到达预置温度后,电桥进入平衡,Ub-Ua间电压等于O,控制电路复位。
为了实现上述控制目标,在电路组成后需对RP进行控制温度定标,即对电位器按控制温度值进行刻度,在刻度上标出最高控制温度位置,最低控制温度位置和若干中间控制温度位置。
元件选择:Al、A2选用LM393或LM358,Ri、R2应选用误差<±2%的金属膜电阻,RP选用50kC2炭膜电位器,有条件最好选用线性线绕电位器。VT为S9013三极管。继电器K的型号可按实际使用需要选用。
图5 - 30 (a)是该电桥的组成原理,它是由NC7SZ86P5X只电阻首尾相连组成一个封闭的菱形结构,4只电阻分别为Ri、R2、R3和R4,称为电桥的4个臂,因而这种电桥称为4臂电桥,又称惠斯通电桥。电桥的4个臂连接后形成4个连接点A、B、C、D。其中,对角两点A、C作为电源输入端,A端为电源正端,C端为电源负端。另两个对角点B、D为测量输出端,B端为正,D端为负。
当对电桥的电源端加上工作电压后,电桥各部有如下关系:
UO=UAB-UAD=R111-R414由欧姆定律知:
UAC=11(R1+R2)=14(R4+R3)
VT截止,K释放,断开RL,停止加热。由此电路不断地随温度变化调节控制,以达到自动温控的目的。图(c)为电饭锅式自动控温电路的接线方式。电路还可作为超温报警控制用。
在图5 - 29 (a)中,电位器RP称为调平衡电位器(或调零电位器)。当调节RP使Ub-U。间电压等于0时,电桥平衡,输出为0,它的作用首先作为静态调零测试用;RP的另一作用,也就是用来预置控制温度的,当将RP调至预置温度位置时,电桥失衡,电路控制端输出控制信号使电路起控,当到达预置温度后,电桥进入平衡,Ub-Ua间电压等于O,控制电路复位。
为了实现上述控制目标,在电路组成后需对RP进行控制温度定标,即对电位器按控制温度值进行刻度,在刻度上标出最高控制温度位置,最低控制温度位置和若干中间控制温度位置。
元件选择:Al、A2选用LM393或LM358,Ri、R2应选用误差<±2%的金属膜电阻,RP选用50kC2炭膜电位器,有条件最好选用线性线绕电位器。VT为S9013三极管。继电器K的型号可按实际使用需要选用。
