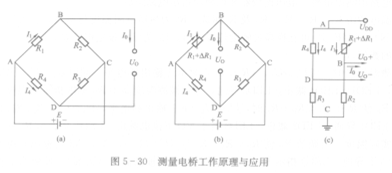

图5 - 30 (b)是利用将电桥一臂改为可变元件组成的测量电路，该可变元件可以是普通电阻，NC7SZD384M5X可以是热敏电阻，光敏电阻，湿敏电阻……，只要是随环境变化而可变的测量元件都可。

   图5 - 30 (c)走一般电路中对测量电桥的习惯画法，本章中以电桥为测量电路的电路图，如图5 - 28、图5- 29、图5- 31、图5- 32、图5- 33等都是。

   测量电桥在电子测量电路中的应用极其广泛，包括各种科学器，工农业生产中的测量控制，各种家用电器等，都有它的应用。目前市场上广泛使用的各种电子秤，它们的测量部分采用的就是这种电桥，该电桥中采用的测量元件是一种可变电阻，一般常用的是压敏电阻，或者是电阻应变片。

   此温控风扇是专为营业性大功率功放机的散热而设计制作的，经实际使用证明，它工作可靠。现介绍如下：

   电风扇温度控制自动开关电路如图5 - 31所示。本电路主要由温度检测电路、窗口式电压比较器、风扇电机控制电路和工作电源组成。

   图中，Al和A2(双运放LM358N)接成窗口电压比较电路，Al组成温度上限检测电路，A2组成温度下限检测电路。R。与R，，组成的分压电路，产生对应于上限预设温度的参考电压，这一电压加至Al的反相输入端。R。与RP2组成的分压电路，产生对应于下限预设温度的参考电压，这一电压加至A2的反相输入端。
