在测温过程中，当U。>Ub，(R。<RP)时IC1输出低电平，同时Ua>U。，IC2乜输出低电平，LED1、LED3截止，LED2导通，指示被测温度高于RP刻度指示的温度（超温）。当调节RP使RP<R-r<RP +R。时，U。<Ub，IC1输出高电平IC2输出低电平。此时则LED1导通，LED2截止，LED3由于VD下拉也截止。LED1亮表示RP所指刻度等于被测实际温度。NC7SZ86M5X当调节RP使RP+R。<R。时(U。<U。)，Al、A2均输出高电平，此时LED3、VT导通。LED3指示RP刻度所指温度大于被测温度（欠温），K吸合，控制加温元件RL加热，达到温度控制的目的。

   电路作为温控装置使用时，增加图(b)电路即可。它为恒温控制的接法，R-，为电热元件，例如，若需恒温控制在100℃，则将RP调至100℃刻度处，此时U。<U。，U。输出高电平使VT导通，K动作，接通RL，进行加热。当温度升至100℃后，U。<Ub。U。输出低电平，VT截止，K释放，断开RL，停止加热。由此电路不断地随温度变化调节控制，以达到自动温控的目的。图(c)为电饭锅式自动控温电路的接线方式。电路还可作为超温报警控制用。

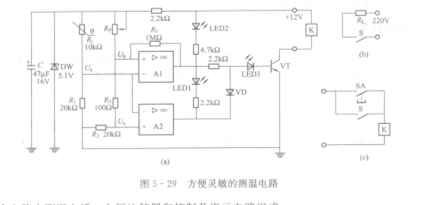

   在图5 - 29 (a)中，电位器RP称为调平衡电位器（或调零电位器）。当调节RP使Ub-U。间电压等于0时，电桥平衡，输出为0，它的作用首先作为静态调零测试用；RP的另一作用，也就是用来预置控制温度的，当将RP调至预置温度位置时，电桥失衡，电路控制端输出控制信号使电路起控，当到达预置温度后，电桥进入平衡，Ub-Ua间电压等于O，控制电路复位。

   为了实现上述控制目标，在电路组成后需对RP进行控制温度定标，即对电位器按控制温度值进行刻度，在刻度上标出最高控制温度位置，最低控制温度位置和若干中间控制温度位置。

   元件选择：Al、A2选用LM393或LM358，Ri、R2应选用误差<±2%的金属膜电阻，RP选用50kC2炭膜电位器，有条件最好选用线性线绕电位器。VT为S9013三极管。继电器K的型号可按实际使用需要选用。

   在图5 - 28和图5- 29两个温度测量和控制电路中，它们的测温电路都采用了一种相同的电路，这种电路采用了一种测量电桥，它的测量灵敏度和精度很高，电路简单而又工作可靠，在工农业生产、科研和日常生活所用的电子产品中应用极其广泛。下面对它的组成和工作原理作一简要介绍。
