(1)光电隔离器

   光电隔离器，AD5321BRM是由发光二极管和光敏晶体管在同一个管壳内组成。在装配上要使发光二极管辐射能量可有效地耦合到光敏晶体管上，有多种形式，如发光二极管一光敏电阻、发光二极管一光敏三极管、发光二极管一光敏可控硅等组合形式。其中以发光二极管一光敏三极管为基本形式的器件，应用得最为广泛。图5-22所示是光电耦合器的几种基本组合。

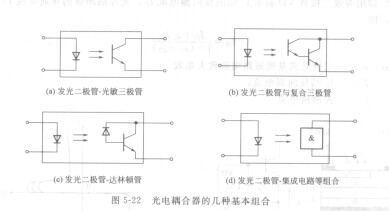

   图5-22光电耦合器的几种基本组合

   选用光电隔离器要根据使用要求和目的来确定。发光二极管一光敏三极管常用于一般信号隔离用，信号频率一般在lOOkHz以下，发光二极管一复合管或达林顿管的形式常用在低功率负载的直接驱动等场合，发光二极昝一光控晶闸管形式常用在大功率的隔离驱动场合。当然在实际应用中应尽量选用结构简单的组合形式器件，并且无论选用何种组合形式，均要使发光元件与接收元件的工作波长相匹配，保证器件具备较高的灵敏度。

   ①电隔离作用将输入与输出两部分的连线分隔开，各自使用一套电源。这时信息通过光电转换，实现单向传输。光电隔离器在输入与输出端之间绝缘电阻非常大，所以干扰信号很难干扰它们之间的信号传递，从而起到隔离的作用，如图5-23所示。

   ②实现电平转换通过光电隔离器可以将微机输出信号很方便地转化为12V的电平，同时来自机械系统的信号可以通过光电隔离器，将信号耦合入微机。如图5-24所示。

   ③提高驱动能力  采用达林顿电路或晶闸管输出等形式的光电隔离器，不但可以实现隔离，还具有较强的带负载能力，利用光电隔离器，微机输出信号可以直接驱动负载。
