在Multisim中添加LabVIEW交互接口

   这些Multisim中的接口GAL16V8D-15LP是分级模块(Hierarchical Block)和子电路(Sub - Circuit)接口( Hierarchical connector)，用来与LabVIEW仿真引擎之间进行数据收发。

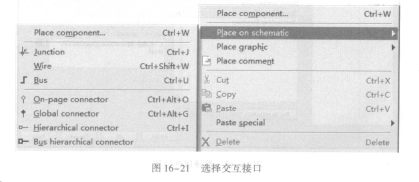

   (1)荜击鼠标右键，从弹出的快捷菜单中选择“Place on schematic”_÷“Hierarchical con-nector”，如图16 -21所示。放置一个接口在电路图的左上方，另一个放置在右上方。按照图16-22所示将电路与接口连接起来。

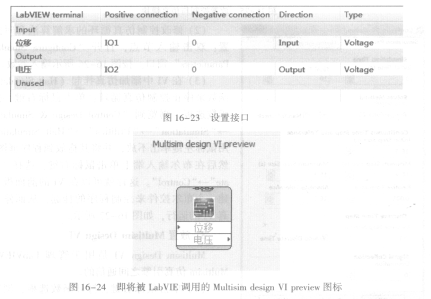

   (2)设置接口：打开“View”菜单下的LabVIEW Co - simulation Terminals窗口，设置针对LabVIEW的输入或输出。为了将各个接口配置为输入或输出，在模式设置中选择所需要的选项，然后可以在类型设置中将各个接口设置为电压或电流输入／输出。最后，如果想将放置的I/O接口设置为不同的功能时，可以选择“Negative Connection”。将101配置为输入，然后将102配置为输出。图16-23所示为设置好的LabVIEW Co - simulation Terminals窗口，图16 -24所示为即将被LabVIEW调用的Multisim design VI preview图标。
