从图4-55的游标Cl和C2所对应的数值分别为1.85V和741.40mV，这两个数值是经过电容Cl滤波后负载Rl上得到电压的最大值和最小值。H5TQ2G83BFR-H9C从图4-55所示的波形可知：经过Cl滤波后的信号比原始的正弦波信号波动要小很多。

   如果想进一步减小输出直流电压信号的波动，可以采用LC滤波电路。本例中在NI ELVIS上LC滤波电路的测量原理图如图4-56所示。

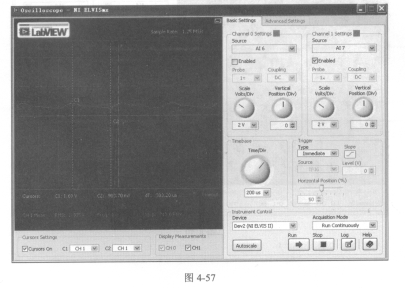

   在NI ELVIS上建立如图4-56所示的测量实验电路，其中FGEN与图2-45中的同名引脚相对应；GROUND与图2-109中的同名引脚相对应；启动虚拟仪器FGEN、Scope，其中FGEN的参数设置如图4-54所示，Scope的参数设置如图4-57所示。单击图4-57中的Run按钮后，得到的波形如图4-57所示。

   从图4-57中可知，负载Rl上得到的直流电压的最大、最小数值分别为1.69V和983.70mV。与图4-55中的数值相比较可知，负载Rl上得到的直流电压的波动更小了。这是因为整流电路1N4007输出的单向脉劫直流电压先经过Cl滤波，除掉大部分交流成分然后加到/1和C2的滤波电路中。对于交流而言，从式(2.5-21)可知，对于信号中的交流成分，/1对其感抗很大，这样加到/1两端的交流电压就大，加到负载上的交流成分就小：对于信号中的直流成分，/1对其没有感抗，所以负载上直流输出电压比较高。
