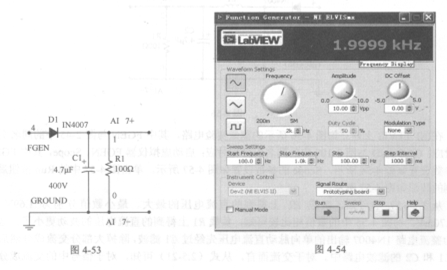

前面为读者介绍了RC滤波电路， H5MS1G62MFP-J3M-C在实际应用中将电感和电容连接在一起组成的LC滤波电路在电路设计中也十分常见。本例中首先将交流正弦信号通过一个电解电容来进行滤波，测试电路原理图如图4-53所示。

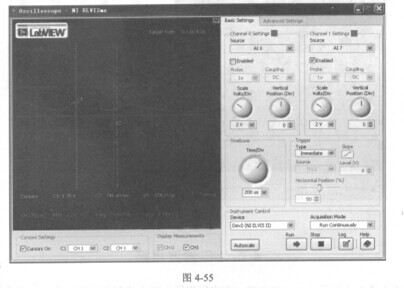

   在NI ELVIS上建立如图4-53所示的测量实验电路，其中FGEN与图2-45中的同名引脚相对应：GROUND与图2-109中的同名引脚相对应；启动虚拟仪器FGEN、Scope，其中FGEN的参数设置如图4-54所示，Scope的参数设置如图4-55所示。单击图4-55中的Run按钮后，得到的波形如图4-55所示。对于图4-53中整流二极管1N4007的半波整流作用，请读者参考本书中第6章中相关内容。
