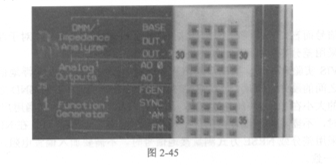

NI ELVIS实验套件上为用户提供了进行电子元件阻抗特性测量的功能，HEB20534H-10V2.1进行阻抗测量的模块位于NI ELVIS的左下角，其功能引脚名称如图2-45中的BASE、DUT+、DUT-所示。

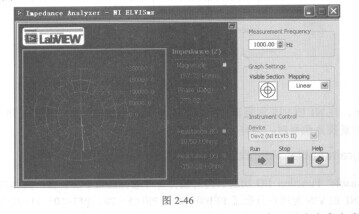

   和前面的虚拟仪器DMM -样，为了能够通过NI ELVIS来测量电路元件的阻抗特性，在主计算机中NI为用户提供了名为Imped的虚拟阻抗分析仪，在图2-4中单击Imped图标按钮，结果如图2-46所示。

   图2-46中，左侧的区域是测量结果显示的部分，其中以幅度／相位、电阻／电抗的形式显示出了测量结果，图2-46中右侧是阻抗分析仪的参数设置区域，具体含义如下。

   (1)  Measurement Frequency区用于设置输入交流信号的频率，因为电容和电感等元件的阻抗数值会随着频率的变化而变化。

   (2) Graph Settings医用于设置测量结果的显示方式和显示模式。

   ①Visible Section：用于设置测量结果的可显示部分，可以突出测量参数所在区域。

   ②Mapping：用来设置以线性或者对数的方式来显示测量结果。

   (3) Instrument Control区用来设置主计算机所接外设的逻辑设备号，在本书中，所接外设的逻辑设备号一直是Dev2。
