制作步骤

   ①先进行总体方案设计。

   ②可编程逻辑器件功能设计。

   ③外围电路设计、HD6473834F选择好器件。

   ④绘制电路总原理图。

   ⑤绘制印制电路板图、制作印制电路板。

   ⑥安装、焊接、调试。

   ⑦综合测试、组装。

   方法步骤和作品1-样。

  综合测试

   ①系统通电，按RESET按钮，再按START按钮，中间1个LED不亮（足球），准备踢球。

   ②甲方按JBS按钮，则不亮的LED向右移动，乙方按YBS按钮，则不亮的LED向左移动；看谁按得快，则球总体往另一边移动。

   ③如果不亮的LED向右移动到zo．，则表示进入乙球门，甲就加1分；如果不亮的LED向左移动到zQis，则表示进入甲球门，乙就加1分。

   ④将踢球脉冲(JBS、YBS)用遥控脉冲代替（参照作品2的遥控技术），则可实现遥控踢球。足球印制电路板图如图7. 39所示。

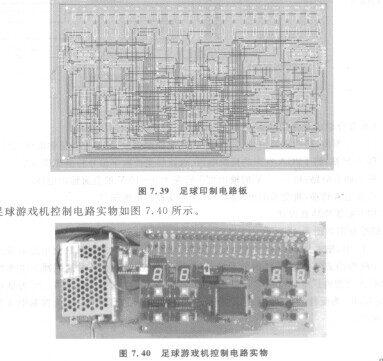

   图7. 39足球印制电路板

   足球游戏机控制电路实物如图7. 40所示。

   图7. 40足球游戏机控制电路实物
