①定时电路：控制踢球时间，比赛定时HD6473378CP10时间到，控制声光、光系统，并停止比赛的继续进行。

   ②计分电路：当球进球门后，产生一脉冲，使计分计数器加分。

   ③足球运行模拟：用15个发光二极管模拟，以某一发光二极管不亮表示足球所在的位置，因为任何时候只有一个发光二极管不亮。

   ④当某一方进球后，若重新开始踢球，必须先按一下开始( START)按钮，所以，“START”应控制球在中间，并启动定时器减法计数。

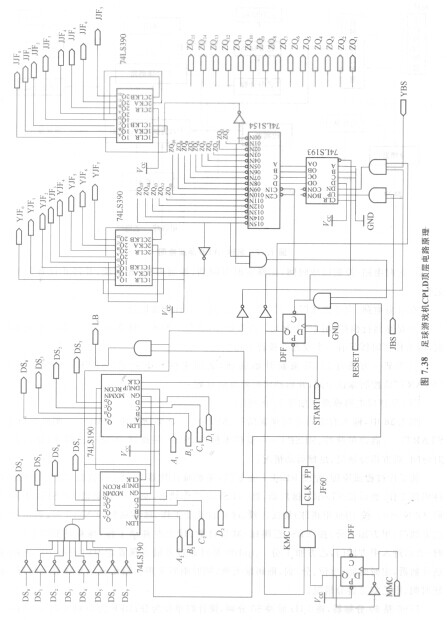

   CPLD顶层电路原理图如图7.38所示。

   图7. 38中，输入有定时时间预置信号、MMC-球移动脉冲、KMC-- -喇叭响脉冲、START-启动单脉冲、RESET-复位单脉冲、JBS-甲踢球、YBS-乙踢球；输出有定时时间、双方得分情况、足球运动情况。

   其工作过程或原理：先按RESET键复位，使加减计数器74LS193置数，禁止门电路和译码器工作，然后按START键启动，置74LS193工作状态，使4-16译码器74LS154中间译码，08N -0。按JBS(甲踢球)加法计数、球向右移动工作，球移动到OON-O时，表示进入乙方球门，甲方加1分；按YBS（乙踢球）减洼计数、球向左移动工作，球移动到014N—o时，表示进入甲方球门，乙方加1分。jfjsl00是可通过外输入预置定时时间的100进制减法计数器，定时时间（单位：分）到，则踢球无效，同时喇叭发声。输出显示足球移动情况、减法时间、甲乙双方得分情况。

   JF60是60分频器，将1Hz脉冲60分频，使计时单位为分；DFF为D触发器，左边的作为分频用，中间的作为控制用。
