一、设计要求

   ①稳压部分：HD6475328CP10输出电压5～10 V可调，纹波<10 mV，输出电流为o．5 A，稳压系数< 0.2，直流电源内阻<0.5 Q，输出直流电压能步进调节，步进值为0. 02 V。

   ②稳流部分：输出电流200～2 000 mA，步进值为10 mA，用一个按钮控制输出电流的递增和递减，输出电流误差的绝对值≤理论值×1%+ 10 mA，纹波电流≤2 mA，能设定输出电流，显示输出和实测电流。

   二、设计思路

   1．总体方案设计

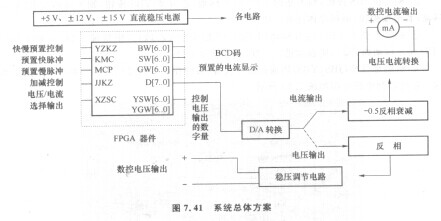

   首先根据任务要求，进行总体方案设计，画出系统总体方案图，如图7. 41所示。

   其主要部分组成及作用如下。

   ①FPGA器件：接收有关信号，发出电压、电流控制信号、数字控制量和电流信号。

   ②D/A转换：将FPGA发出的反映电压、电流的受控数字信号转挨成模拟信号。

   ③稳压调节电路：将O～5 V的输出电压转换为5～10 V的直流输出电压。

   ④电压电流转换：将受控的电压信号转换为受控的电流信号。
