简易温度控制器设计
发布时间:2014/7/19 21:03:20 访问次数:588
一、设计要求
①能够实现温度的检测,检测范ICL7660MTV围O℃~50℃,精度为1℃。
②用拔码盘设定系统温度值,当检测温度小于设定值时将加热器打开,否则关闭。
③数字显示检测到温度值。
④系统的控制时间间隔为5s。
二、设计思路

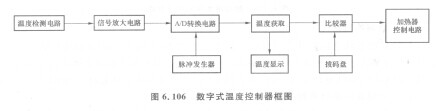

根据设计要求,设计总体方案,画出方框图,如图6. 106所示。
图6. 106 数字式温度控制器框图
温度检测电路
首先要设计温度检测电路:常见的温度传感器:热电偶、热电阻和半导体集成温度传感器,半导体集成温度传感器的测量精度较高,线性度好,电路设计简单,非常适合于O℃~150℃范围内的温度测量,故选用半导体集成温度传感器AD590。它是一种二端元件,属高阻电流源,电流灵敏度是1 uAlK,测量温度范围为-55。~+150。,非线性误差小于土0.3℃,工作电压范围4~30 V。如图6.107所示,运放的反相输入端电位约为OV,故由基准源
MC1403提供的电流工。一2.5l(RP.+Rl),设测量的温度为£(摄氏温度),则流过AD590的电流为I。=1×(t+273. 15) =t+273. 15。流过反馈支路的电流为L=It -I。一t+273. 15 -2. 5厂(RP.+Rl)如果要使If =t,调节电位器RP,即可,放大器的输出电压为V.一(Rz+RP2).If =(R。+RP:).£,选R2+ RP。一10 kfl,则可得到10 mV/度的灵敏度输出。调节RP.使其在O℃时输出的V.为O,调节RP。使其在100℃时输出V,为1V。A,选用OP07型运放。
