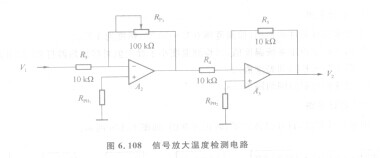

应该设计放大电路，将O℃～100℃的温度范围变为O～5 V的电压范围，如图6. 108所示，A。ICL7660SCPA构成反相放大器，A。构成反相器，总放大倍数调5。A2、A。均选用OP07型运放。

   A/D转换电路

   AlD转换器型号很多，本设计采用8位A/D转换器ADC0809，有8路模拟输入端，选择任一模拟输入端接检测放大电路的温度电压信号，START端接时钟控制信号，输出的数字量接到EPROM的地址线A。～A，上。单极性转换电路见第3章实验12中图。

   二进制数-BCD码转换器

   经A/D转换后的二进制数反映温度大小，但它不能直接作为温度显示，必须将其转换为BCD码，才能送到显示器进行温度显示，也才能送到比较器与温度设定值进行比较。A/D转换后的二进制数与温度大小有一定的对应关系，这种关系与前面电路的温度电压转换关系和放大倍数有关，可以将这一关系固化在EPROM2716中，以A/D转换器的输出数据作为地址，去读取存储在EPROM2716中对应温度信号的BCD码，实现A/D转换后的二进制数与温度之间的转换。

   假设温度变化范围为O℃～50℃，AlD转换所得的最大二进制数为OFAH，则每1℃所对应的数字量为05H，EPROM圊化的数据如表6.11所示。
