主要外围电路设计

发布时间:2014/7/19 20:59:50 访问次数:513

   (1)模拟信号选择与分配器

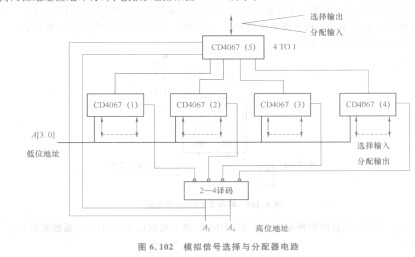

   可选用双向模拟选择开关CD4067迭择话筒信号和分配喇叭信号,由于要实现64人呼叫, ICL7660CSA-TG068因此用了五片CD4067,第5片CD4067作为4选1,或1到4双向模拟选择开关,将其高两位地址接地即行,其电路原理图如图6. 102所示。



   (2)语音对话放大器

   由于话筒输出的信号一般5 mV左右,因此根据设计要求,当语音放大器的输入信号为5 mV、输出功率为1W时,系统的总电压放大倍数设计为A。=566。考虑到电路损耗的情况,取A。-600,所以系统各级电压放大倍数分配如下:话筒放大器7.5,语音滤波器2.5,功率放大器32。设计方案框图如图6. 103所示。

   图6.  103  语音对话放大器设计框图

   其电路原理图如图6. 104所示,由Ai构成的话筒放大器对语音信号进行放大,由中间两个运放A构成的带通滤波器滤除杂散信号,让纯语音信号通过,功率放大器对语音信号进行功率放大,推动喇叭工作。





   (1)模拟信号选择与分配器

   可选用双向模拟选择开关CD4067迭择话筒信号和分配喇叭信号,由于要实现64人呼叫, ICL7660CSA-TG068因此用了五片CD4067,第5片CD4067作为4选1,或1到4双向模拟选择开关,将其高两位地址接地即行,其电路原理图如图6. 102所示。



   (2)语音对话放大器

   由于话筒输出的信号一般5 mV左右,因此根据设计要求,当语音放大器的输入信号为5 mV、输出功率为1W时,系统的总电压放大倍数设计为A。=566。考虑到电路损耗的情况,取A。-600,所以系统各级电压放大倍数分配如下:话筒放大器7.5,语音滤波器2.5,功率放大器32。设计方案框图如图6. 103所示。

   图6.  103  语音对话放大器设计框图

   其电路原理图如图6. 104所示,由Ai构成的话筒放大器对语音信号进行放大,由中间两个运放A构成的带通滤波器滤除杂散信号,让纯语音信号通过,功率放大器对语音信号进行功率放大,推动喇叭工作。
