一、实验目的

   ①学习使用集成门电路构成L09908V1单稳态触发器的基本方法。

   ②熟悉集成单稳态触发器的逻辑功能及其使用方法。

   ③了解施密特触发器的逻辑功能及应用。

   二、实验原理

   单稳态触发器有两种状态，一种是稳定状态，另一种只是暂时状态（暂稳态）。单稳态触发器在平时（无外界干扰情况下）处于稳态，在外界触发脉冲的作用下，电路从稳态到暂稳态，维持一段时间后又自动回到稳态，暂态时间的长短取决于电路参数。

   由门电路构成的微分型单稳态触发器

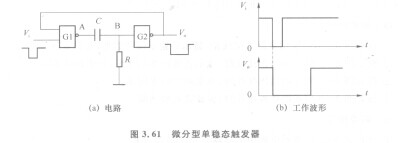

   如图3. 61所示为一种微分型单稳态触发器电路图及其输入输出的工作波形图。这种电路使用于触发脉冲宽度小于输出脉冲宽度（脉冲宽度变宽）的情况。稳态时要求G2门处于截止状态（输出高咆平），故R必须小于1kQ。根据元件参数RC取值不同，输出脉冲的宽度也不同，通常￡。一(0. 7～1. 3)RC。
