集电极开路门

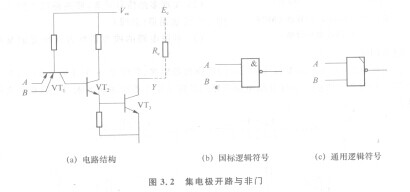

   集电极开路门（Open-Collector Gate，OC门）即为输出集电极开路的门电路。XC17S40XLPD8I它可以看成是图3.1所示的TTL与非门输出级中移去了VT。、VD3部分。集电极开路与非门的电路结构与逻辑符号如图3.2所示。必须指出：OC门只有在外接负载电阻R。和电源Ec后才能正常工作，如图3.2所示中虚线所示。

   由两个集电极开路与非门(OC门)输出端相连接组成的电路如图3.3所示，它们的输出为Y=YAYB=A~A2 B~B2=A~A2+Bi B2

即把两个集电极开路与非门的输出相与（称为线与），完成与或非的逻辑功能。

   OC门主要有以下3方面的应用。

   实现电平转换

   无论是用TTL电路驱动CMOS电路还是用CMOS电路驱动TTL电路，驱动门必须能为负载门提供合乎标准的高、低电平和足够的驱动电流，即必须同时满足下列四式。
